Imaginez une communauté isolée dans l'Arctique. Le supermarché le plus proche est à des centaines de kilomètres et les tempêtes de neige peuvent couper tout accès pendant des semaines. Dans cet environnement extrême, une alimentation électrique fiable n'est pas un luxe, c'est une question de survie. C'est là qu'interviennent les micro-réseaux : des systèmes énergétiques locaux et autonomes.

Pour concevoir et gérer ces réseaux, les ingénieurs utilisent un outil mathématique puissant et étonnamment simple : la théorie des graphes. Un graphe n'est rien de plus qu'un ensemble de points reliés par des lignes. Les points sont appelés sommets (ou nœuds) et les lignes sont appelées arêtes.

Pensez à une carte routière simple. Chaque ville est un sommet. Une route reliant deux villes est une arête.

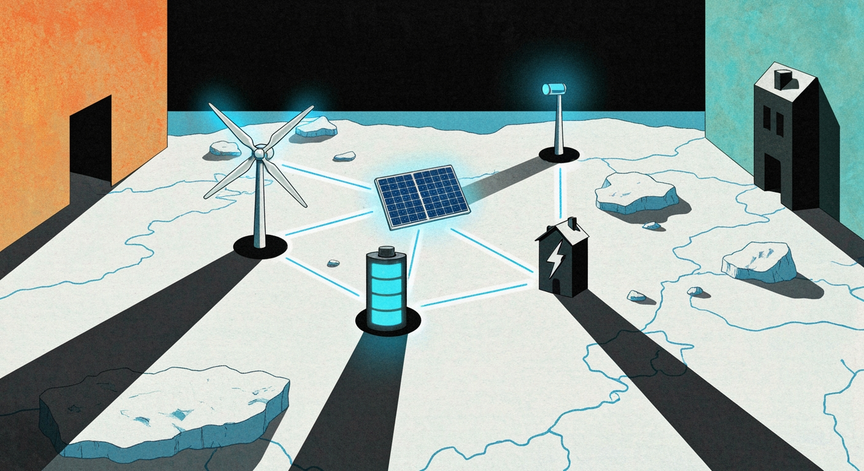

Dans un micro-réseau arctique, nous pouvons modéliser chaque composant comme un sommet : une éolienne, un panneau solaire, une batterie de stockage, une maison, une usine de traitement du poisson. Les câbles électriques qui les relient sont les arêtes. Ce modèle simple nous aide à visualiser et à analyser l'ensemble du système énergétique.

Toutes les connexions ne sont pas identiques. Certaines routes sont à sens unique, tandis que d'autres permettent de circuler dans les deux sens. La théorie des graphes capture cette différence avec deux types de graphes.

Un graphe non orienté a des arêtes qui fonctionnent dans les deux sens, comme une conversation entre deux amis. L'information circule librement dans les deux directions. Un graphe orienté a des arêtes avec une direction spécifique, comme une flèche. Pensez à un compte Twitter : vous pouvez suivre quelqu'un sans qu'il ne vous suive en retour. Le flux est à sens unique.

Dans notre micro-réseau, la direction est fondamentale. L'énergie circule d'une source (l'éolienne) vers une charge (la maison). Il s'agit donc d'une arête orientée. Une batterie, cependant, est plus complexe. Elle peut se charger (recevoir de l'énergie) et se décharger (fournir de l'énergie). On peut modéliser cela par deux arêtes orientées, une dans chaque sens.

La notion la plus critique pour un micro-réseau arctique est la connexité. Un graphe est dit connexe si vous pouvez trouver un chemin entre n'importe quelle paire de sommets. Si nous traduisons cela en termes énergétiques : chaque charge (maison, usine) doit pouvoir être alimentée par au moins une source (éolienne, batterie).

La connexité garantit l'accessibilité énergétique. En analysant le graphe de notre micro-réseau, les ingénieurs peuvent rapidement identifier les points de défaillance potentiels. Que se passe-t-il si une ligne de transmission est endommagée par la glace ? Y a-t-il un autre chemin pour que l'électricité atteigne les habitations ? La théorie des graphes nous donne les outils pour répondre à ces questions vitales et construire des systèmes énergétiques plus sûrs et plus résilients.

Maintenant que vous comprenez les bases des graphes et leur application aux micro-réseaux, testons vos connaissances.
