Imagina que estás construyendo una casa. Con los métodos tradicionales, tendrías un montón de planos de papel separados: uno para la estructura, otro para la electricidad, otro para la fontanería. Si cambias la ubicación de una pared en un plano, tienes que acordarte de actualizar todos los demás. Es fácil cometer errores.

Ahora imagina un único modelo digital en 3D de esa misma casa. Pero este no es un simple dibujo. Cada elemento (cada pared, ventana, tubería) es un objeto inteligente. La pared sabe de qué material está hecha, cuánto mide y qué tuberías eléctricas pasan por su interior. Si mueves esa pared, la ventana se mueve con ella, y el programa te avisa si la nueva ubicación entra en conflicto con una tubería.

Eso es, en esencia, el Modelado de Información para la Construcción, o BIM (Building Information Modeling). No es solo un software o un modelo 3D; es una metodología de trabajo colaborativa para crear y gestionar toda la información de un proyecto de construcción durante su ciclo de vida completo.

La gran diferencia con el diseño asistido por ordenador (CAD) tradicional es la "I" de información. En CAD, dibujas líneas que representan una pared. En BIM, creas un elemento "pared" que contiene datos. Este cambio fundamental transforma el dibujo en una base de datos visual e inteligente.

Adoptar la metodología BIM transforma la manera de trabajar y aporta ventajas claras en la industria de la construcción. Una de las más importantes es la detección de interferencias, también conocida como "clash detection".

Antes de que se ponga un solo ladrillo, el modelo digital puede simular la construcción y detectar automáticamente los lugares donde, por ejemplo, una viga estructural choca con un conducto de ventilación. Resolver estos conflictos en el modelo digital es inmensamente más barato y rápido que descubrirlos en la obra, donde implicaría demoras y sobrecostes.

Además, la información centralizada en el modelo permite una mejor planificación y estimación de costes. Se pueden generar listados precisos de materiales (cuántos ladrillos, metros de cable, etc.) directamente desde el modelo. Esto reduce el desperdicio y permite hacer presupuestos mucho más ajustados a la realidad.

Otros beneficios clave incluyen:

• Mejor colaboración: Arquitectos, ingenieros y constructores trabajan sobre el mismo modelo, mejorando la comunicación.
• Visualización avanzada: Los clientes pueden ver representaciones realistas del proyecto antes de que se construya.
• Eficiencia en el mantenimiento: El modelo final (llamado "As-Built") sirve como un manual de operaciones para el edificio, facilitando su gestión y mantenimiento futuro.

Si BIM es la metodología, Autodesk Revit es una de las herramientas de software más populares y potentes para implementarla. Revit está diseñado específicamente para trabajar con BIM, permitiendo a los profesionales del diseño y la construcción crear y gestionar el modelo inteligente.

Con Revit, puedes modelar los componentes de un edificio en 3D, anotar el modelo con elementos en 2D y acceder a la información del edificio desde la base de datos del modelo. Es una aplicación que abarca las diferentes disciplinas: arquitectura, estructura e instalaciones (MEP: Mecánica, Electricidad y Fontanería).

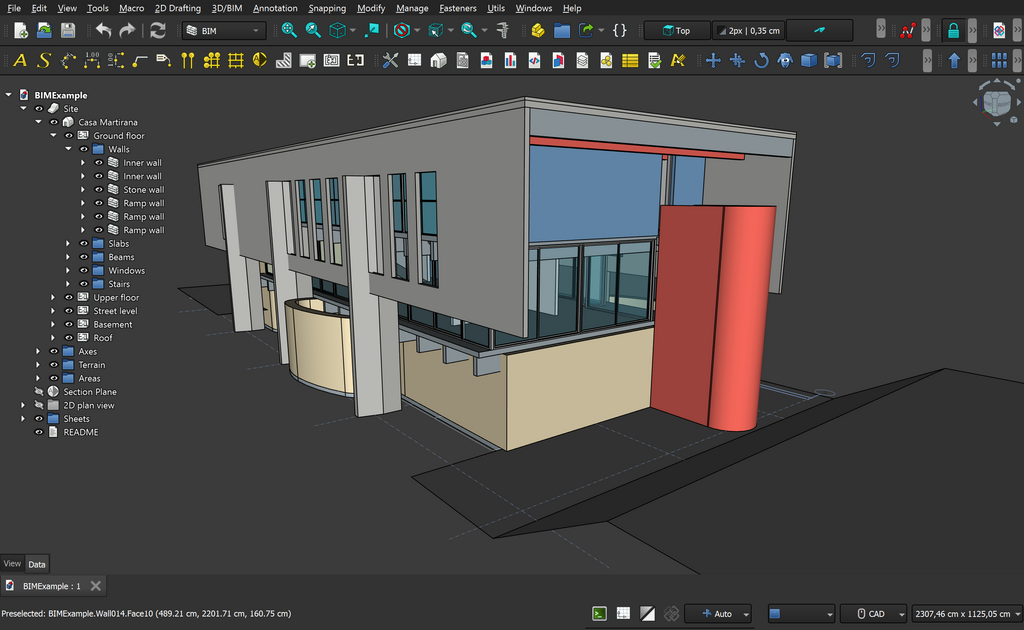

Cuando abres Revit por primera vez, su interfaz puede parecer abrumadora, pero está organizada de forma lógica. Vamos a familiarizarnos con sus partes principales.

• Cinta de opciones (Ribbon): Situada en la parte superior, contiene todas las herramientas y comandos, organizados en pestañas (Arquitectura, Estructura, etc.) y paneles.
• Navegador de proyectos: Generalmente a la izquierda, es el índice de tu proyecto. Organiza todas las vistas (planos de planta, alzados, secciones, vistas 3D), tablas de planificación y familias.
• Paleta de propiedades: También a la izquierda, muestra las propiedades del elemento que tienes seleccionado o de la vista activa.
• Área de dibujo: Es el espacio de trabajo principal donde creas y modificas tu modelo.
• Barra de control de vista: En la parte inferior del área de dibujo, te permite cambiar la escala, el nivel de detalle y el estilo visual de la vista actual.

Cuando inicias un nuevo proyecto en Revit, el primer paso es elegir una plantilla. La plantilla es fundamental porque predefine unidades (métricas o imperiales), tipos de línea, familias cargadas (puertas, ventanas, etc.) y vistas iniciales. Elegir la plantilla correcta, como una arquitectónica o estructural, te ahorra mucho tiempo de configuración.

Una vez en el proyecto, una de las primeras configuraciones es establecer los niveles. Los niveles son planos horizontales finitos que actúan como referencia para los elementos del modelo, como suelos, techos y cubiertas. Por ejemplo, definirás un "Nivel 1" a una altura de 0.00 y un "Nivel 2" a 3.00 metros.

Después de los niveles, se suelen crear las rejillas. Las rejillas son líneas que sirven como referencia para la colocación de elementos estructurales, como pilares y muros. Son el esqueleto sobre el que se construye el modelo.

Con estos elementos básicos configurados (plantilla, niveles y rejillas), ya tienes la estructura base para empezar a modelar las paredes, suelos y otros componentes de tu edificio.

Es hora de poner a prueba lo que hemos aprendido.

Ahora que tienes una idea clara de lo que es BIM y cómo Revit encaja en este proceso, estás listo para explorar en detalle las herramientas de modelado.
