La exploración sísmica es, en esencia, una ecografía a escala geológica. Enviamos energía acústica al subsuelo y escuchamos los ecos que regresan. La física de este proceso se basa en dos tipos principales de ondas sísmicas: las ondas P (primarias) y las ondas S (secundarias).

Las ondas P son ondas de compresión, similares al sonido, donde las partículas de roca vibran en la misma dirección en que viaja la onda. Se propagan a través de sólidos, líquidos y gases. Las ondas S, o de cizalla, mueven las partículas perpendicularmente a la dirección de propagación de la onda. Son más lentas que las ondas P y solo pueden viajar a través de sólidos, ya que los líquidos y gases no soportan esfuerzos de cizalla.

Cuando estas ondas encuentran un límite entre dos capas de roca con diferentes propiedades (como densidad y velocidad sísmica), parte de la energía se refleja de vuelta a la superficie y parte se refracta, continuando su viaje hacia abajo con un ángulo diferente. La clave de la exploración sísmica reside en registrar y analizar estas reflexiones para mapear la estructura geológica.

Para generar estas ondas sísmicas, los geofísicos utilizan diferentes fuentes de energía dependiendo del entorno. En tierra, el método más común es el Vibroseis, que utiliza grandes camiones equipados con placas vibratorias. Estas placas presionan contra el suelo y emiten una vibración controlada a través de un rango de frecuencias. A diferencia de las explosiones de dinamita del pasado, este método es menos invasivo y ofrece un mayor control sobre la señal de entrada.

En entornos marinos (offshore), los camiones no son una opción. En su lugar, los buques de exploración arrastran conjuntos de cañones de aire o "air guns". Estos dispositivos liberan burbujas de aire a alta presión en el agua, creando una potente onda de choque que viaja hacia el lecho marino y penetra en el subsuelo. Los buques arrastran largos cables, llamados streamers, equipados con sensores para registrar los ecos.

Los sensores que capturan las ondas reflejadas también varían. En tierra, se utilizan geófonos. Estos dispositivos miden la velocidad de las partículas del suelo. Cuando una onda sísmica reflejada llega a la superficie, hace que el suelo se mueva, y el geófono convierte este movimiento en una señal eléctrica.

En el mar, los sensores se llaman hidrófonos. En lugar de medir el movimiento, los hidrófonos son sensibles a los cambios de presión. La onda de choque reflejada desde el subsuelo viaja a través del agua como una onda de presión, y los hidrófonos, distribuidos a lo largo de los streamers, la registran.

Los datos brutos recogidos por geófonos o hidrófonos son una compleja mezcla de señales y ruido. El trabajo del procesador de datos sísmicos es transformar este caos en una imagen coherente del subsuelo, conocida como sección sísmica. Este proceso implica varios pasos computacionalmente intensivos, como el filtrado para eliminar el ruido no deseado, la corrección geométrica y la suma (stacking) de múltiples registros para mejorar la relación señal-ruido.

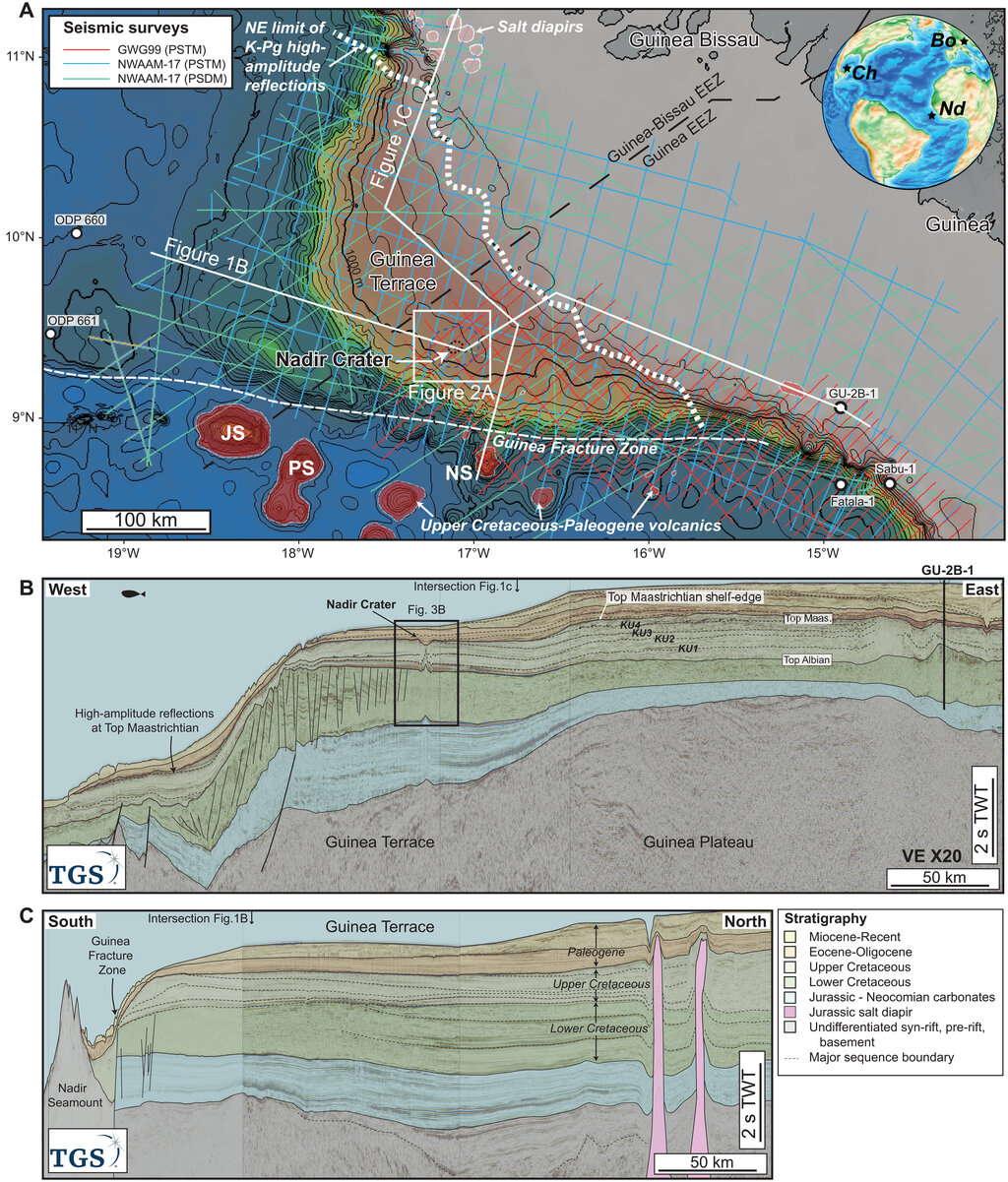

Uno de los pasos más cruciales es la migración, un proceso que mueve los reflectores sísmicos a sus posiciones espaciales correctas. Sin migración, las estructuras geológicas complejas como fallas pronunciadas o pliegues aparecerían distorsionadas. El resultado final es un modelo 2D o 3D que representa las capas rocosas.

La interpretación de estas imágenes es donde la geología y la física se unen. Los intérpretes analizan los atributos sísmicos, que son mediciones cuantitativas extraídas de los datos. El atributo más fundamental es la amplitud, que corresponde a la fuerza de la reflexión. Una alta amplitud, a menudo llamada bright spot (punto brillante), puede indicar la presencia de hidrocarburos, ya que el contraste entre una roca saturada de gas y una roca saturada de agua es muy pronunciado.

Otros atributos como la frecuencia y la fase ayudan a inferir propiedades de la roca y del fluido, permitiendo identificar no solo trampas estructurales (anticlinales y fallas que atrapan el petróleo), sino también trampas estratigráficas, que son más sutiles y están relacionadas con cambios en el tipo de roca o en su porosidad.

La exploración sísmica avanzada es un campo en constante evolución. La integración de datos sísmicos 4D (donde se repiten los estudios a lo largo del tiempo para monitorear cambios en el reservorio) y el uso de algoritmos de aprendizaje automático para la interpretación de atributos están abriendo nuevas fronteras en la búsqueda de recursos energéticos.
