Expertise en Diagnostic de Liaison Optique et Performance Réseau
Budgets optiques critiques
Au-delà de l'atténuation
Un lien fibre optique n'est pas binaire. Entre une connexion parfaite et une coupure totale, il existe une vaste zone grise où la performance se dégrade de manière insidieuse. Les budgets de liaison calculés uniquement sur l'atténuation linéaire masquent souvent des problèmes physiques subtils qui limitent le débit bien avant que le récepteur ne perde le signal.
Les macro-courbures et micro-courbures, par exemple, introduisent des pertes localisées et une dégradation modale qui ne sont pas uniformément réparties sur la longueur du câble. Ces contraintes mécaniques, souvent causées par une installation inadéquate, modifient l'indice de réfraction effectif et peuvent coupler la puissance du mode fondamental vers des modes de gaine ou des modes d'ordre supérieur, qui sont ensuite rapidement atténués. Le résultat est une atténuation spectrale non uniforme, affectant certaines longueurs d'onde plus que d'autres dans un système DWDM.
Cette marge système n'est pas un luxe, c'est une nécessité opérationnelle. Elle absorbe la dégradation des composants, les réparations futures et les variations environnementales. Une marge insuffisante signifie qu'un lien fonctionnel aujourd'hui peut tomber en panne demain suite à une légère augmentation de la température ou à une réparation mineure sur le trajet.
Réflectance, le tueur silencieux
Une faible perte d'insertion ne garantit pas une connexion de qualité. La réflectance, ou Optical Return Loss (ORL), est souvent le coupable derrière des erreurs de bit (BER) intermittentes et difficiles à diagnostiquer. Chaque discontinuité d'impédance dans le lien, comme un connecteur mal poli ou une épissure mécanique de mauvaise qualité, renvoie une fraction du signal vers l'émetteur.
Ce signal réfléchi interfère avec la source laser, provoquant une instabilité de la puissance et de la longueur d'onde émises. Plus grave encore, dans les liaisons bidirectionnelles, il se superpose au signal utile dans le sens inverse, augmentant le bruit de fond et dégradant le rapport signal/bruit (OSNR). Une dégradation subtile de l'ORL peut ainsi augmenter le BER sans jamais déclencher d'alarme de perte de signal (LoS).
Le seuil critique pour l'ORL dans les systèmes à haut débit (100G et plus) est généralement autour de -27 dB. Au-delà, le bruit de phase induit par la réflexion commence à affecter sérieusement les schémas de modulation complexes comme le DP-QPSK.
La réflectométrie optique dans le domaine temporel (OTDR) est l'outil standard pour localiser ces événements réfléchissants. Cependant, pour les réseaux denses ou les data centers, la réflectométrie haute résolution (comme l'OFDR - Optical Frequency Domain Reflectometry) devient indispensable. Elle offre une résolution spatiale centimétrique, voire millimétrique, permettant d'isoler des connecteurs défectueux au sein d'un même châssis.
L'impact de la dispersion
À mesure que les débits augmentent, les impulsions de lumière représentant les bits deviennent plus courtes et plus rapprochées. À ce stade, la dispersion devient un facteur limitant majeur. Deux types de dispersion dominent : la dispersion chromatique (CD) et la dispersion de mode de polarisation (PMD).
La dispersion chromatique se produit parce que différentes longueurs d'onde (couleurs) de la lumière se propagent à des vitesses légèrement différentes dans la fibre. Comme aucune source laser n'est parfaitement monochromatique, chaque impulsion s'étale temporellement à mesure qu'elle parcourt la fibre. Si l'étalement est trop important, une impulsion commence à empiéter sur la suivante, provoquant l'Interférence Inter-Symbole (ISI).
La PMD, quant à elle, est un phénomène stochastique causé par l'asymétrie géométrique de la fibre et les contraintes mécaniques. Elle divise une impulsion en deux composantes de polarisation orthogonales qui voyagent à des vitesses différentes. La différence de temps d'arrivée, appelée DGD (Differential Group Delay), provoque également un étalement de l'impulsion. Contrairement à la CD qui est relativement stable, la PMD varie dans le temps, ce qui en fait un problème particulièrement difficile à compenser.

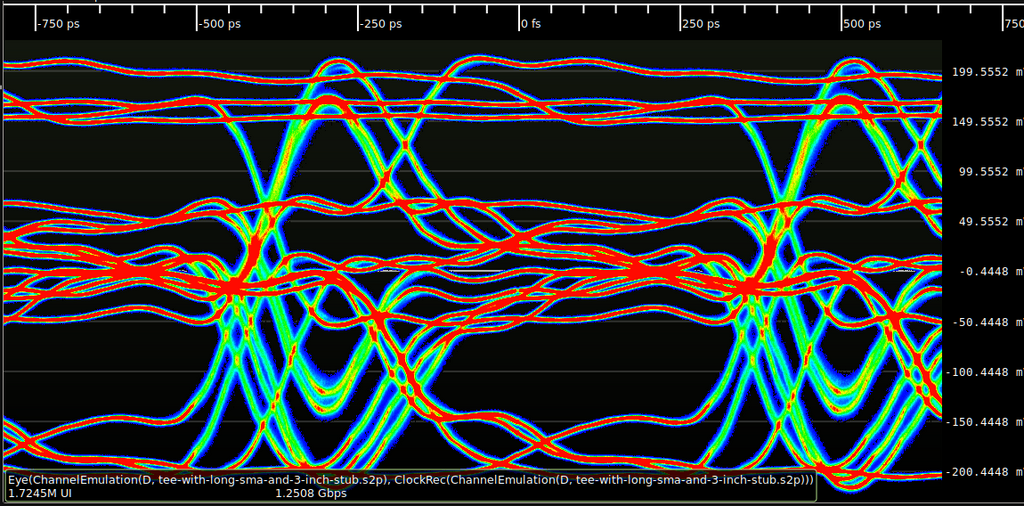

L'impact combiné de la CD, de la PMD, du bruit et des non-linéarités se traduit par une "fermeture" du diagramme de l'œil, réduisant la marge de décision du récepteur et augmentant inévitablement le BER.
Testez maintenant votre compréhension des dégradations subtiles de la couche physique.
Quelle est la principale conséquence d'une réflectance élevée (faible ORL) dans un lien fibre optique, même si la perte d'insertion est faible ?
Dans le contexte des hauts débits, qu'est-ce qui est causé par le fait que différentes longueurs d'onde (couleurs) de la lumière se propagent à des vitesses légèrement différentes dans la fibre ?
L'analyse de la couche physique va bien au-delà de la simple mesure de la puissance. Elle exige une compréhension approfondie de la réflectance, de la dispersion et des contraintes mécaniques pour garantir des performances robustes et fiables sur les réseaux à haut débit.
