मूलभूत सीएनसी अवधारणाएँ
सीएनसी मशीनिंग की दुनिया
सीएनसी का मतलब कंप्यूटर न्यूमेरिकल कंट्रोल (Computer Numerical Control) है। सीधे शब्दों में कहें तो, यह कंप्यूटर का उपयोग करके मशीन टूल्स को नियंत्रित करने की एक प्रक्रिया है। पारंपरिक मशीनिंग में, एक कुशल ऑपरेटर मशीन को मैन्युअल रूप से नियंत्रित करने के लिए हैंडव्हील और लीवर का उपयोग करता है। सीएनसी मशीनिंग इस प्रक्रिया को स्वचालित करती है।
एक कंप्यूटर प्रोग्राम मशीन को सटीक निर्देश देता है कि उसे कैसे चलना है, कहाँ काटना है, और कितनी तेज़ी से काम करना है। यह अविश्वसनीय सटीकता और दोहराव की अनुमति देता है, जिससे लगभग समान भागों का बड़े पैमाने पर उत्पादन संभव हो पाता है।
सीएनसी मशीनों के प्रकार
हालांकि कई प्रकार की सीएनसी मशीनें हैं, दो सबसे आम हैं लेथ (lathes) और मिल (mills)। वे अलग-अलग तरीकों से सामग्री को हटाते हैं।
सीएनसी लेथ (CNC Lathes) एक लेथ पर, वर्कपीस (जिस हिस्से पर काम किया जा रहा है) तेज़ी से घूमता है। एक स्थिर कटिंग टूल वर्कपीस की सतह के साथ चलता है, सामग्री को हटाकर बेलनाकार या शंक्वाकार आकार बनाता है। यह मिट्टी के बर्तन बनाने वाले के पहिये की तरह है, जहाँ मिट्टी घूमती है और कुम्हार उसे आकार देने के लिए अपने हाथों का उपयोग करता है। लेथ मशीनें पेंच, शाफ्ट और पिन जैसे गोल भागों को बनाने के लिए एकदम सही हैं।

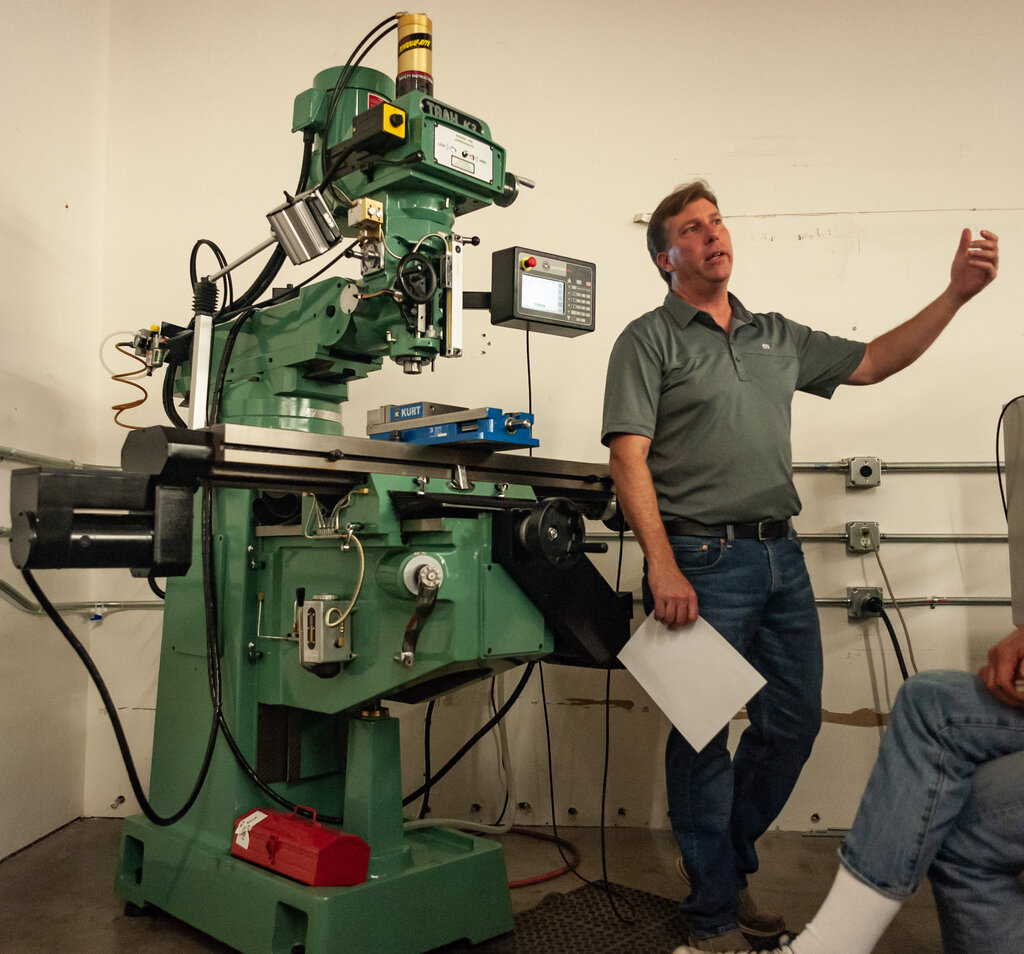

सीएनसी मिल (CNC Mills) एक मिल में, वर्कपीस स्थिर रहता है जबकि कटिंग टूल घूमता है और वर्कपीस के चारों ओर घूमता है। यह एक मूर्तिकार की तरह है जो पत्थर के एक स्थिर ब्लॉक से सामग्री को तराशता है। मिलें सपाट सतहों, स्लॉट्स, छेदों और अधिक जटिल 3D आकृतियों को काटने के लिए उपयोग की जाती हैं।
अन्य प्रकार की मशीनों में राउटर (लकड़ी काटने के लिए), प्लाज्मा कटर (धातु की चादरें काटने के लिए), और लेजर कटर शामिल हैं, लेकिन लेथ और मिल मशीनिंग की नींव हैं।
सीएनसी मशीन के मुख्य घटक
सभी सीएनसी मशीनों में कुछ बुनियादी घटक समान होते हैं जो एक साथ मिलकर काम करते हैं।
| घटक (Component) | कार्य (Function) |
|---|---|
| इनपुट डिवाइस | कंप्यूटर प्रोग्राम (जिसे जी-कोड कहा जाता है) को मशीन में लोड करता है। यह एक कीबोर्ड, यूएसबी ड्राइव, या नेटवर्क कनेक्शन हो सकता है। |
| मशीन कंट्रोल यूनिट (MCU) | यह मशीन का "मस्तिष्क" है। यह जी-कोड को पढ़ता है, निर्देशों की व्याख्या करता है, और उन्हें मोटर्स को नियंत्रित करने वाले विद्युत संकेतों में परिवर्तित करता है। |
| ड्राइव सिस्टम | इसमें मोटर्स (अक्सर सर्वो मोटर्स), ड्राइव स्क्रू और गाइडवे होते हैं जो MCU से संकेतों को लेते हैं और मशीन के कुल्हाड़ियों को ठीक से हिलाते हैं। |
| मशीन टूल | यह वह हिस्सा है जो वास्तव में सामग्री को काटता है। इसमें स्पिंडल (जो टूल या वर्कपीस को घुमाता है), टूल होल्डर और विभिन्न कटिंग टूल्स शामिल हैं। |
| फीडबैक सिस्टम | यह सिस्टम (अक्सर एनकोडर) मशीन की स्थिति और गति की निगरानी करता है और यह सुनिश्चित करने के लिए MCU को वापस रिपोर्ट करता है कि मशीन ठीक उसी तरह चल रही है जैसा उसे बताया गया है। |
सीएनसी मशीन कैसे काम करती है
एक सीएनसी मशीन का संचालन एक सीधी प्रक्रिया का पालन करता है, जो एक डिजिटल डिज़ाइन से शुरू होकर एक तैयार भौतिक हिस्से पर समाप्त होती है।

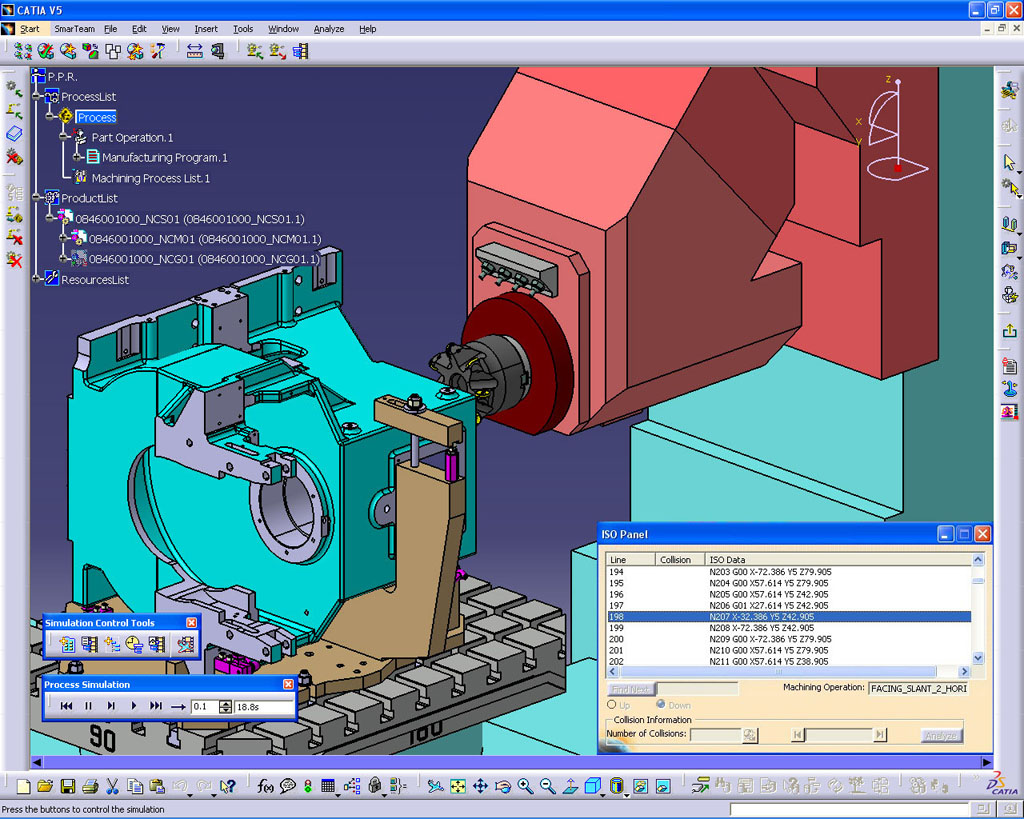

- डिज़ाइन (CAD): सबसे पहले, एक इंजीनियर या डिज़ाइनर कंप्यूटर-एडेड डिज़ाइन (CAD) सॉफ़्टवेयर का उपयोग करके भाग का 2D या 3D मॉडल बनाता है।
- प्रोग्राम (CAM): फिर, कंप्यूटर-एडेड मैन्युफैक्चरिंग (CAM) सॉफ़्टवेयर का उपयोग करके CAD मॉडल को मशीन के लिए निर्देशों के एक सेट में बदला जाता है। यह आउटपुट एक प्रोग्राम है जिसे जी-कोड कहा जाता है।
- सेटअप: एक ऑपरेटर वर्कपीस को मशीन में सुरक्षित रूप से क्लैंप करता है और सही कटिंग टूल्स लोड करता है। वे मशीन के लिए एक शुरुआती बिंदु या "शून्य बिंदु" भी सेट करते हैं।
- निष्पादन: ऑपरेटर मशीन कंट्रोल यूनिट (MCU) में जी-कोड प्रोग्राम लोड करता है और साइकिल शुरू करता है। MCU जी-कोड को लाइन-दर-लाइन पढ़ता है और मशीन के मोटर्स और घटकों को ठीक उसी तरह से स्थानांतरित करने का आदेश देता है जैसा कि प्रोग्राम में बताया गया है, और भाग को सटीकता के साथ काटता है।
यह स्वचालित प्रक्रिया सीएनसी मशीनिंग को जटिल भागों के उत्पादन के लिए एक शक्तिशाली और कुशल तरीका बनाती है। बुनियादी सिद्धांतों को समझकर, आप किसी भी सीएनसी मशीन, जैसे कि Doosan Puma लेथ, के संचालन को सीखने के लिए तैयार हैं।
सीएनसी का पूरा नाम क्या है?
एक सीएनसी लेथ मशीन में, सामग्री को आकार देने के लिए मुख्य रूप से क्या घूमता है?
