विद्युत प्रणालियों में, सुरक्षा सबसे महत्वपूर्ण है। आपने मिनिएचर सर्किट ब्रेकर (MCB) के बारे में सुना होगा, जो घरों और छोटे कार्यालयों में ओवरलोड और शॉर्ट सर्किट से सुरक्षा प्रदान करता है। लेकिन जब हम बड़े औद्योगिक संयंत्रों या वाणिज्यिक भवनों की बात करते हैं, तो हमें एक अधिक शक्तिशाली उपकरण की आवश्यकता होती है: मोल्डेड केस सर्किट ब्रेकर (MCCB)।

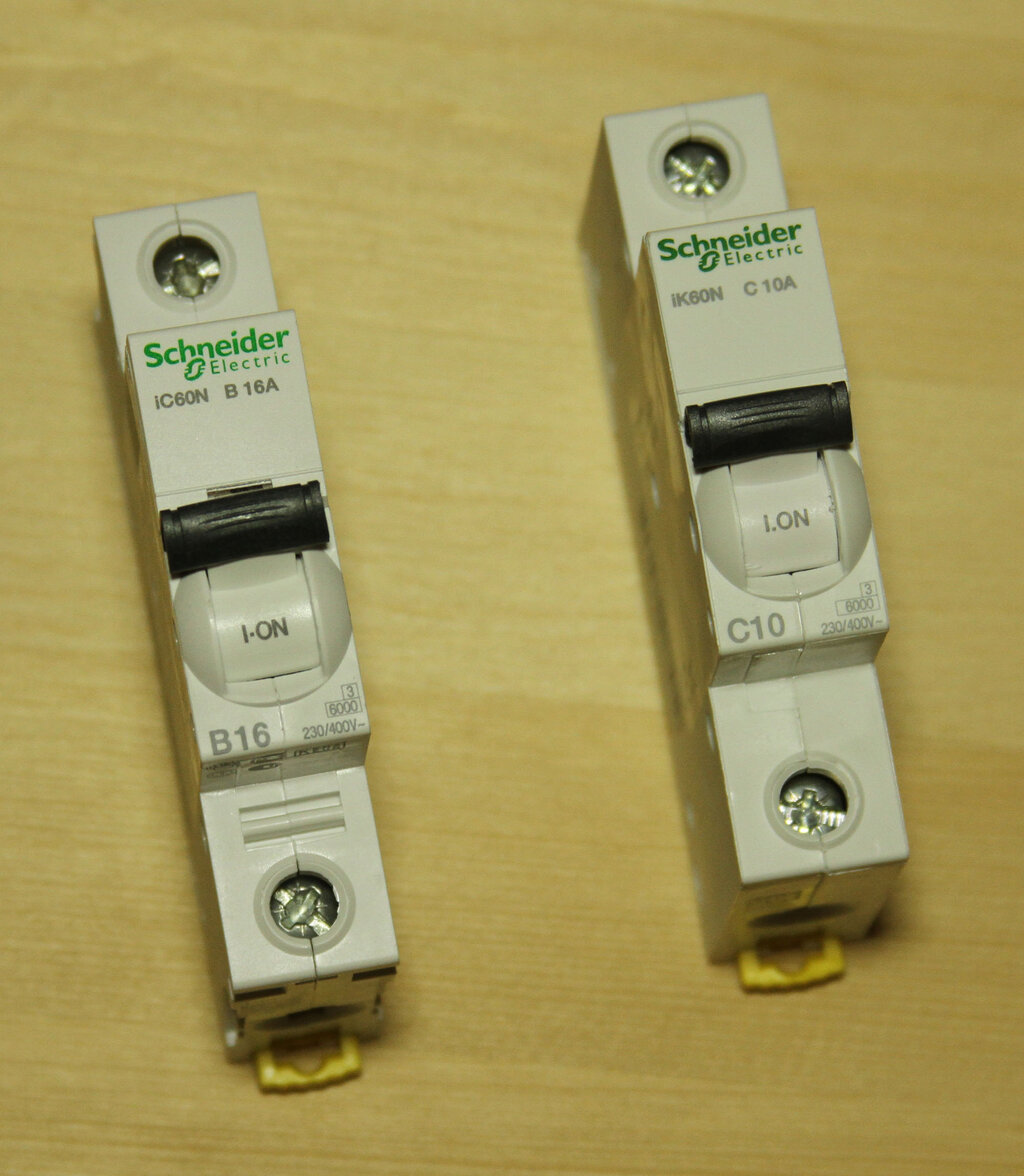

MCB आमतौर पर 125 एम्पीयर (A) तक की करंट रेटिंग के लिए डिज़ाइन किए जाते हैं और इनकी ट्रिप सेटिंग्स निश्चित होती हैं। इसका मतलब है कि एक 16A का MCB हमेशा एक निश्चित सीमा से अधिक करंट पर ही ट्रिप करेगा। इसके विपरीत, MCCB 2500A या उससे भी अधिक के भारी लोड को संभाल सकते हैं। इनकी सबसे बड़ी विशेषता एडजस्टेबल ट्रिप सेटिंग्स है, जो इंजीनियरों को मोटर या भारी मशीनरी जैसे विशिष्ट उपकरणों की सुरक्षा आवश्यकताओं के अनुसार ब्रेकर को ठीक करने की अनुमति देती है।

MCCB में एक और उन्नत सुविधा होती है जिसे 'शंट ट्रिप' कहा जाता है। यह एक अतिरिक्त कॉइल है जो ब्रेकर को दूर से, एक बटन या ऑटोमेशन सिग्नल के माध्यम से ट्रिप करने की अनुमति देता है। यह आपातकालीन शटडाउन प्रणालियों में अविश्वसनीय रूप से उपयोगी है।

MCB और MCCB उपकरणों को ओवरकरंट से बचाते हैं, लेकिन वे सीधे तौर पर मनुष्यों को बिजली के झटके से बचाने के लिए नहीं बने हैं। इस काम के लिए, हमारे पास रेजिडुअल करंट सर्किट ब्रेकर (RCCB) है।

RCCB का कार्य सिद्धांत सरल लेकिन प्रभावी है: यह एक सर्किट में प्रवेश करने और बाहर निकलने वाले करंट के बीच संतुलन की निगरानी करता है। एक स्वस्थ सर्किट में, ये दोनों मान बराबर होने चाहिए। यदि कोई व्यक्ति किसी लाइव तार को छूता है, तो करंट उसके शरीर के माध्यम से जमीन में लीक हो जाता है, जिससे असंतुलन पैदा होता है। RCCB इस छोटे से रिसाव का भी पता लगा लेता है और मिलीसेकंड में बिजली काट देता है, जिससे गंभीर चोट या मृत्यु को रोका जा सकता है।

मानव सुरक्षा के लिए डिज़ाइन किए गए RCCB बहुत संवेदनशील होते हैं, जो आमतौर पर 30 मिलीएम्पीयर (mA) के लीकेज करंट डिटेक्शन पर ट्रिप करते हैं। यह एक बहुत छोटी मात्रा है - मानव हृदय को नुकसान पहुँचाने के लिए आवश्यक करंट से बहुत कम। यही कारण है कि यह गीले क्षेत्रों जैसे बाथरूम और रसोई के साथ-साथ बाहरी उपकरणों के लिए एक अनिवार्य सुरक्षा उपकरण है।

सर्किट ब्रेकर चुनते समय, इसकी ब्रेकिंग कैपेसिटी एक महत्वपूर्ण विनिर्देश है। इसे किलोएम्पीयर (kA) में मापा जाता है और यह अधिकतम फॉल्ट करंट को इंगित करता है जिसे ब्रेकर बिना नष्ट हुए सुरक्षित रूप से बाधित कर सकता है।

यदि शॉर्ट सर्किट होता है, तो करंट बहुत तेजी से हजारों एम्पीयर तक बढ़ सकता है। यदि ब्रेकर की ब्रेकिंग कैपेसिटी फॉल्ट करंट से कम है, तो ब्रेकर स्वयं विफल हो सकता है - यह फट सकता है, आग पकड़ सकता है, या इसके संपर्क वेल्ड हो सकते हैं, जिससे सर्किट लाइव और खतरनाक बना रहता है।

घरेलू स्थापना के लिए 6kA का MCB पर्याप्त हो सकता है, जहाँ बिजली स्रोत से दूरी फॉल्ट करंट को सीमित करती है। हालांकि, एक वाणिज्यिक या औद्योगिक सेटिंग में, जो एक बड़े ट्रांसफार्मर के करीब होती है, फॉल्ट का स्तर बहुत अधिक हो सकता है, जिसके लिए 10kA, 25kA या उससे भी अधिक रेटिंग वाले ब्रेकर की आवश्यकता होती है। सही ब्रेकिंग कैपेसिटी का चयन प्रणाली की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए महत्वपूर्ण है।

सही सुरक्षा उपकरणों का चयन करना एक जटिल लेकिन महत्वपूर्ण कार्य है। MCB, MCCB और RCCB के बीच के अंतर को समझना यह सुनिश्चित करता है कि विद्युत प्रणालियाँ न केवल कार्यात्मक हैं, बल्कि उपकरणों और लोगों दोनों के लिए सुरक्षित भी हैं।
