comment fonctionne la sécurité haute tension d'un véhicule électrique

Voici la feuille de route proposée pour explorer en détail le fonctionnement et les systèmes de protection de l'architecture haute tension.

Your path
Composants clés de coupure de courant
Systèmes de surveillance et de contrôle
Procédures de consignation et maintenance

Vous pouvez ajuster ce programme à tout moment selon vos attentes. Pour mieux adapter nos explications et nos exemples, souhaitez-vous aborder ce sujet sous un angle général (par curiosité/culture générale) ou préparez-vous une formation/intervention technique (ex. mécanique, ingénierie, secours) ?

Je prépare une formation ou une intervention technique sur les véhicules électriques.

Pour préparer une formation ou une intervention technique, il est indispensable de maîtriser les bases réglementaires et physiques de l'architecture électrique des véhicules électriques (VE). En milieu automobile, la est définie par des seuils précis : toute tension supérieure à 60 Volts en courant continu (DC) ou 30 Volts en courant alternatif (AC) entre dans cette catégorie, contrairement aux circuits traditionnels de 12 Volts. Sur les modèles de série actuels, ces tensions oscillent généralement entre 400V et 800V DC afin de maximiser le rendement énergétique, de réduire le diamètre des câbles et d'autoriser des recharges ultra-rapides.
Cette puissance électrique colossale expose les techniciens à trois risques majeurs lors d'une intervention : l'électrocution (choc électrique direct pouvant être mortel), les brûlures par conduction et l'apparition d'un (arc flash). Ce dernier phénomène, extrêmement violent, peut libérer une énergie thermique intense capable de faire fondre les outils et de projeter des métaux en fusion en cas de court-circuit accidentel.
Pour éliminer le risque d'électrocution lors du fonctionnement normal, les ingénieurs utilisent une architecture spécifique appelée . Contrairement au réseau 12V basse tension où la carrosserie métallique sert de masse commune, le réseau haute tension est totalement isolé du châssis. C'est ce que l'on appelle une isolation galvanique totale (schéma de liaison à la terre de type IT). Ainsi, si un technicien touche accidentellement un seul pôle actif et la carrosserie en même temps, aucun courant ne peut traverser son corps pour refermer le circuit.
Cependant, lors d'une phase de maintenance ou de diagnostic sur des composants potentiellement dégradés, cette isolation peut être compromise. Les règles d'atelier imposent donc la mise en place d'un périmètre de sécurité rigoureux pour exclure toute personne non formée. Les intervenants qualifiés doivent obligatoirement s'équiper d'Equipements de Protection Individuelle (EPI) spécifiques : des gants isolants en composite ou en latex de Classe 0 (certifiés pour résister à une tension de travail de 1000V AC/DC) testés minutieusement avant chaque utilisation, ainsi qu'un écran facial de protection anti-arc flash pour prémunir le visage des projections et du rayonnement thermique intense.

Ces notions fondamentales d'isolation et d'équipements de protection forment la base théorique et pratique indispensable pour comprendre comment sont sécurisés les composants de coupure physique du courant.

Pourquoi les câbles haute tension sont-ils toujours orange ?

La couleur orange des câbles haute tension n'est pas un choix esthétique, mais une de sécurité cruciale pour tous les intervenants sur véhicules électriques. Cette codification visuelle standardisée permet d'identifier instantanément, au premier coup d'œil, tous les composants et faisceaux qui transportent des tensions potentiellement mortelles (supérieures à 60V DC ou 30V AC), les distinguant ainsi très nettement des circuits basse tension traditionnels de 12 Volts câblés en noir, rouge ou blanc.
Cette signalétique visuelle est indispensable pour deux types de situations critiques. En atelier, elle indique précisément au technicien les zones où l'application d'un appareil de mesure ou l'usage d'outils est interdit sans consignation préalable. Pour les (pompiers, dépanneurs) intervenant après une collision, ce repérage orange indique les lignes à ne jamais découper lors d'une opération de désincarcération, évitant ainsi un court-circuit catastrophique ou une électrocution.

Maintenant que nous avons validé les fondamentaux de la sécurité et la codification visuelle orange, nous pouvons passer à l'étude des organes de coupure physique du courant de l'architecture haute tension.

Your path
Composants clés de coupure de courant
Systèmes de surveillance et de contrôle
Procédures de consignation et d'intervention

Nous abordons maintenant l'étude des organes physiques qui isolent la batterie du reste du véhicule. Comment le système coupe-t-il automatiquement ou manuellement la haute tension en cas de problème ?

Continue vers les composants clés de coupure de courant

Pour isoler efficacement la batterie de traction du reste de l'architecture électrique, les constructeurs intègrent des organes de coupure ultra-rapides au cœur du boîtier de distribution d'énergie. Les pièces maîtresses de ce dispositif sont les , qui agissent comme des interrupteurs de puissance télécommandés par le calculateur de la batterie (le BMS). Ces contacteurs sont conçus pour s'ouvrir ou se fermer uniquement sur commande électrique basse tension, garantissant ainsi qu'aucune tension dangereuse ne quitte le pack de batteries lorsque le véhicule est à l'arrêt ou qu'une anomalie majeure est détectée.
Cependant, la fermeture directe de ces contacteurs sur le circuit vide du véhicule provoquerait un désastre physique. Lors de la mise sous tension, les condensateurs de l'onduleur (qui gère le moteur électrique) agissent temporairement comme un court-circuit parfait. Pour éviter une détérioration destructrice, les ingénieurs ajoutent une branche parallèle temporaire composée d'un associé à une résistance de forte valeur. Ce circuit limite drastiquement le courant initial le temps de charger progressivement les condensateurs de l'onduleur à environ 95 % de la tension de la batterie, avant de refermer en toute sécurité le second contacteur principal.

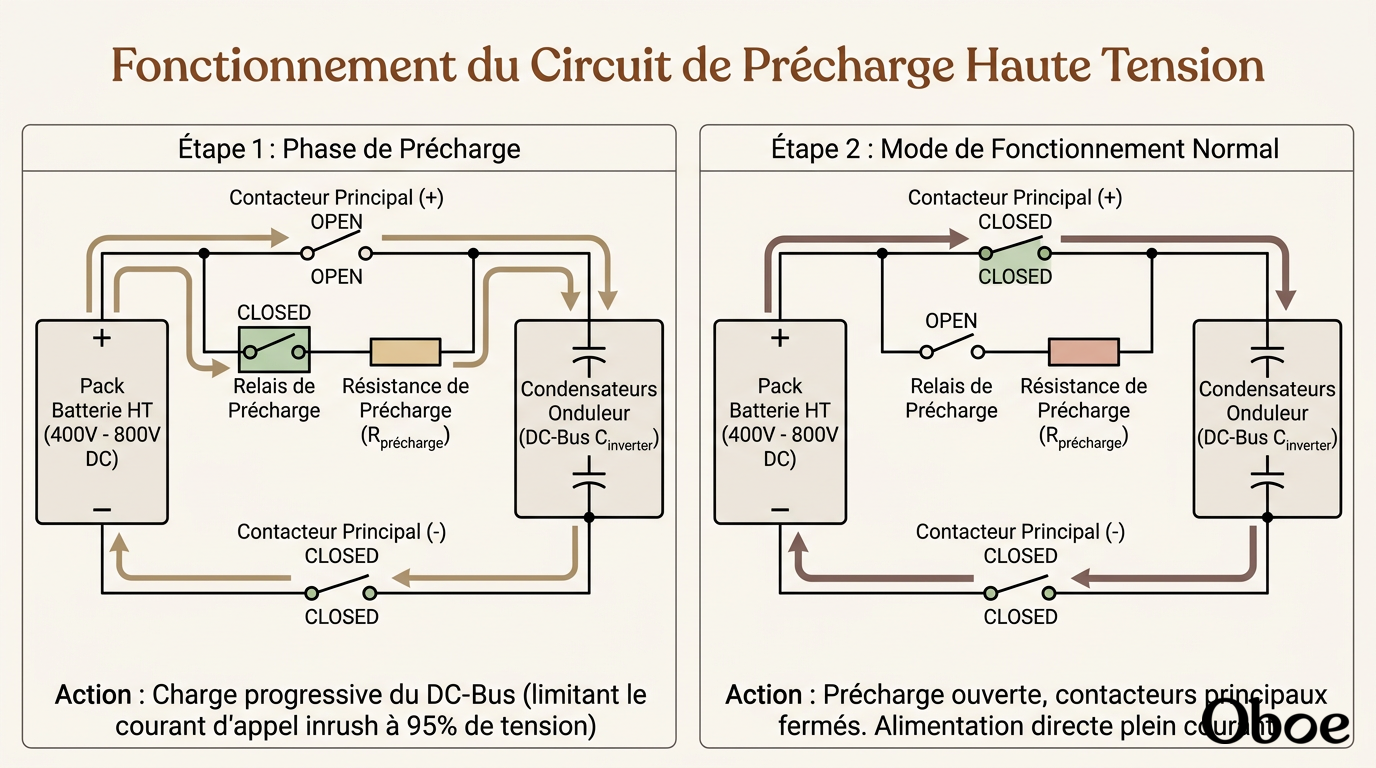

Fonctionnement du Circuit de Précharge Haute TensionDiagram

Ce schéma fonctionnel illustre parfaitement la chronologie de mise sous tension requise pour préserver l'intégrité physique de l'architecture avant que la pleine puissance ne soit libérée.

Comment fonctionne le fusible pyrotechnique (Pyrofuse) en cas d'accident ?

Lors d'une collision ou d'une anomalie majeure, le temps de réaction est le facteur clé pour éviter un emballement thermique ou l'électrocution des occupants et des secouristes. C'est ici qu'intervient le , communément appelé Pyrofuse ou Pyro-Switch. Contrairement aux fusibles physiques passifs qui fondent lentement sous l'effet de la chaleur générée par une surintensité, le pyrofuse est un organe de sécurité actif. Il est piloté électroniquement par un signal externe ultra-rapide envoyé en quelques millisecondes par le calculateur d'Airbag (ACU) ou par le système de gestion de la batterie (BMS) lorsqu'un impact physique ou un court-circuit sévère est détecté.
Une fois percuté, le pyrofuse est détruit et doit obligatoirement être remplacé. En complément de ce dispositif d'urgence automatique, les techniciens d'atelier disposent d'un autre moyen de coupure manuelle absolue : le de maintenance, ou MSD (Manual Service Disconnect). Cet organe mécanique robuste est placé directement en série au milieu du pack de batteries. En retirant physiquement cette prise détachable, le technicien coupe mécaniquement la batterie en deux sections distinctes, abaissant instantanément la tension globale sous des seuils non mortels pour travailler en toute sécurité.

Où est généralement placé le MSD sur un véhicule ?

L'emplacement du (MSD) varie selon l'architecture du constructeur, mais il est systématiquement positionné de manière à diviser le pack batterie en deux parties égales. Sur la majorité des véhicules électriques particuliers, on le trouve sous la banquette arrière, accessible en soulevant simplement l'assise, ou dans le coffre sous le tapis de sol. Sur certains modèles d'utilitaires ou de berlines à batterie structurelle, il peut être implanté sous le châssis, protégé par une trappe étanche directement intégrée au carter inférieur de protection.
L'extraction du MSD requiert un strict. Avant toute manipulation physique, le technicien doit obligatoirement porter ses gants isolants de Classe 0. Le retrait du MSD s'effectue en libérant d'abord un double loquet mécanique de verrouillage. Ce mécanisme de double étape garantit l'ouverture prioritaire de la boucle de sécurité basse tension (HVIL) : le calculateur est ainsi informé de l'ouverture imminente de la ligne de puissance, ce qui provoque l'ouverture immédiate des contacteurs principaux avant même que les broches physiques haute tension du MSD ne se séparent, évitant tout risque d'arc électrique résiduel.

Une fois ce sectionneur retiré et consigné, la batterie est physiquement isolée et divisée. Nous pouvons maintenant passer aux systèmes électroniques qui surveillent cette sécurité en continu lorsque le véhicule roule ou est en charge.

Comment fonctionne la boucle HVIL pour détecter un connecteur mal branché ?

La boucle de verrouillage haute tension, ou (High Voltage Interlock Loop), est le système nerveux de sécurité basse tension qui surveille en continu l'intégrité physique de toute l'architecture haute tension du véhicule électrique.
Pour détecter un connecteur mal branché ou en cours de déconnexion, le système repose sur un astucieux principe de asymétrique. Dans chaque prise haute tension, les broches métalliques transportant le courant de puissance (400V/800V) sont physiquement plus longues que les deux petites broches de signal de la boucle HVIL 12V situées sur les côtés. Ainsi, lorsqu'un opérateur commence à débrancher un connecteur sans couper le contact, les broches courtes de la boucle HVIL se séparent en premier, interrompant immédiatement le signal basse tension alors que les broches de puissance sont encore fermement connectées.
Dès que cette rupture de la boucle de 12V est détectée par le système de gestion de la batterie, le calculateur ordonne l'ouverture instantanée des de la batterie. Cette coupure s'effectue en quelques millisecondes, de sorte que l'alimentation haute tension est coupée avant même que l'opérateur ne puisse dégager complètement les broches de puissance. Cela évite l'apparition d'un arc électrique destructeur au niveau des contacts de la prise, protégeant ainsi l'opérateur d'une électrocution et d'une projection thermique.
En plus de la détection physique des connecteurs, le système de gestion de la batterie utilise un contrôleur d'isolement en continu pour veiller à la sécurité globale lorsque le véhicule fonctionne.

Comment fonctionne le contrôleur d'isolement en continu ?

Le contrôleur d'isolement en continu, intégré au cœur du système de gestion de la batterie (BMS), veille constamment à ce que l'architecture à reste parfaitement isolée de la masse métallique du véhicule. Comme le réseau haute tension n'est pas relié électriquement à la carrosserie, le contrôleur mesure en permanence la résistance d'isolement entre les conducteurs actifs (les pôles positif et négatif du circuit HT) et la masse châssis en injectant périodiquement un signal de test à basse fréquence ou en mesurant les variations de tension de manière asymétrique.
Pour garantir une sécurité absolue des intervenants et des usagers, les normes internationales imposent des seuils réglementaires très stricts. En courant continu, la résistance d'isolement minimale requise est généralement fixée à (ou 100 ohms par volt pour certains circuits auxiliaires). Si le contrôleur d'isolement détecte une baisse anormale de cette résistance, indiquant qu'un câble commence à se dégrader ou qu'une humidité excessive s'est infiltrée dans un connecteur, le système réagit de façon graduée : il déclenche d'abord un voyant d'alerte orange au tableau de bord pour signaler un premier défaut, puis interdit tout nouveau démarrage du véhicule ou ordonne l'ouverture d'urgence des contacteurs de puissance selon la gravité de la fuite mesurée.
Une fois que les contacteurs principaux s'ouvrent, une autre phase critique débute : la de l'onduleur. Ces derniers, qui emmagasinent l'énergie pour alimenter le moteur, restent chargés à la tension nominale de la batterie et représentent un danger mortel immédiat même après la coupure de la puissance. Pour éliminer ce risque, le système met en œuvre deux mécanismes de sécurité complémentaires : une décharge passive lente via des résistances d'infiltration qui vident le circuit en quelques minutes, et une décharge active ultra-rapide pilotée par un transistor qui court-circuite de manière sécurisée ces condensateurs à travers une résistance de forte puissance en moins de 5 secondes dès que le contact est coupé ou qu'un accident survient.

Comment l'onduleur gère-t-il la transition entre décharge passive et active ?

La gestion de la tension résiduelle dans les condensateurs de l'onduleur repose sur une coordination temporelle stricte entre la et la . Dès que le contact est coupé ou qu'une anomalie est détectée, les contacteurs principaux s'ouvrent, isolant la batterie. C'est à cet instant précis que s'articulent les deux systèmes de décharge pour sécuriser l'onduleur de puissance.
La transition s'effectue selon une logique de priorité absolue à la vitesse. La décharge passive est un processus matériel permanent et autonome qui ne nécessite aucune commande. En revanche, dès l'ouverture des contacteurs HT, l'unité de commande (BMS ou ECU) déclenche immédiatement la de force. Ce mécanisme ultra-rapide utilise un transistor de puissance (souvent de type IGBT) pour vider la capacité en moins de 5 secondes, abaissant la tension sous le seuil réglementaire de sécurité de 60 Volts DC, conformément aux exigences de la norme internationale UNECE R100.

Pour synthétiser l'ensemble de ces systèmes de surveillance et de sécurité (HVIL, contrôleur d'isolement et décharges de condensateurs), je vous propose de générer un guide d'étude récapitulatif.

Contrôle Haute TensionStudy Guide

Ce document vous permettra d'avoir une vue d'ensemble structurée de la surveillance électronique de la haute tension avant d'aborder les procédures pratiques de consignation en atelier.

Pourquoi la norme fixe-t-elle la limite de décharge rapide sous les 5 secondes ?

La limite maximale de 5 secondes imposée par la pour décharger activement les condensateurs de l'onduleur sous le seuil de sécurité de 60 Volts DC répond à des impératifs physiques et physiologiques absolus de préservation de la vie humaine.
Sur le plan physiologique, le corps humain ne peut tolérer qu'un temps d'exposition extrêmement court face à des tensions de l'ordre de 400V ou 800V DC. En cas d'accident grave suivi d'une incarcération, ou lors d'une maladresse d'un technicien en atelier, une fenêtre de temps supérieure à 5 secondes augmenterait de façon exponentielle la probabilité d'une irréversible ou de brûlures internes massives si une personne entrait en contact direct avec l'onduleur endommagé.
Sur le plan physique et matériel, réduire cette fenêtre temporelle permet de minimiser l'énergie thermique disponible en cas de court-circuit consécutif à un choc. Les condensateurs de puissance emmagasinent une quantité d'énergie considérable qui, si elle n'est pas évacuée en moins de 5 secondes, pourrait alimenter un lors de la découpe des câbles par les secours ou faire fondre les enveloppes de protection, déclenchant ainsi un incendie difficilement maîtrisable.

Nous avons maintenant validé l'ensemble des systèmes de surveillance et de contrôle électronique en continu. Pour clore notre parcours de formation, nous allons explorer les procédures pratiques de consignation et de maintenance en atelier.

Your path
Procédures de consignation et d'intervention

Continue vers la procédure de consignation et d'intervention en atelier

La transition vers la phase finale de notre parcours nous amène au cœur de l'atelier, là où la théorie se transforme en gestes professionnels de précision. Pour garantir la sécurité absolue d'un intervenant, la mise hors tension d'un véhicule électrique ne s'improvise pas : elle suit une de consignation extrêmement rigoureuse.
Cette procédure de consignation commence toujours par une coupure fonctionnelle du contact, suivie d'une séparation mécanique par le retrait sécurisé du MSD ou du fusible de sécurité. Cependant, la règle d'or en électricité stipule que l'on doit considérer tout circuit comme actif tant qu'on n'a pas apporté la preuve physique du contraire. C'est l'objectif de la (VAT), qui s'effectue obligatoirement à l'aide d'un testeur de tension homologué et certifié CAT IV 1000V.
Enfin, l'atelier doit être préparé à faire face à des situations exceptionnelles, notamment l'accueil d'un . Lorsqu'un véhicule électrique ayant subi un choc important entre dans l'établissement, les protocoles classiques ne suffisent plus. Avant même d'approcher les outils, un contrôle thermique minutieux de l'enveloppe de la batterie et une phase d'observation de sécurité s'imposent pour écarter tout risque d'emballement chimique ou de court-circuit interne invisible.
Fiche de Sécurité Électrique et Consignation VE/VHWorksheet

Pour ancrer ces gestes de sécurité essentiels dans votre future formation, j'ai initié la création d'une fiche d'exercice pratique. Elle permettra de valider la maîtrise de l'ordre des étapes de consignation et d'évaluation post-collision.

Générer un guide d'intervention d'urgence pour les premiers secours

Pour protéger les équipes de secours qui interviennent dans des conditions d'extrême urgence, les constructeurs automobiles éditent systématiquement un document de référence indispensable : le (ERG, pour Emergency Response Guide). Ce guide standardisé fournit aux pompiers et secouristes une cartographie précise de l'architecture physique du véhicule pour éliminer tout risque d'électrocution ou d'explosion lors d'une opération de désincarcération.
L'un des éléments les plus critiques de ce guide d'urgence est la mise en évidence visuelle des zones d'interdiction de découpe. Sur les schémas de désincarcération, le passage des est clairement fléché sous le châssis et dans les montants de la structure. Les secouristes ont l'interdiction absolue de positionner leurs cisailles hydrauliques sur ces lignes de couleur afin d'éviter la création d'un court-circuit direct avec la carrosserie ou la génération d'un arc électrique à très haute température.
Enfin, l'ERG détaille les directives de neutralisation rapide permettant aux pompiers de désactiver la haute tension en moins de temps qu'il n'en faut pour extraire une victime. En plus de la coupure automatique par le pyrofuse ou l'ouverture des contacteurs principaux lors du déploiement des airbags, le guide indique l'emplacement de (Emergency Cut-off Loops) accessibles de l'extérieur ou du capot, que les pompiers peuvent couper physiquement avec des pinces ordinaires pour interrompre instantanément la basse tension de commande de la batterie de traction.
Fiche Réflexe Sapeurs-Pompiers - Guide d'Intervention d'Urgence Véhicules ÉlectriquesDocument
Ce guide d'intervention d'urgence synthétise les protocoles opérationnels essentiels que les équipes de premiers secours appliquent pour neutraliser les risques électriques et procéder à une désincarcération sécurisée. Avec ce dernier outil, nous finalisons l'étude complète de la sécurité haute tension.

Explique comment le pyrofuse réagit lors du déploiement des airbags.

Lors d'un impact d'une violence suffisante pour déployer les airbags, la gestion de la sécurité haute tension exige une réactivité absolue. Le couplage entre l'unité de commande des airbags (ACU pour Airbag Control Unit) et le est direct et prioritaire. Au moment précis où l'ACU valide le signal de collision issu des capteurs d'impact, il envoie simultanément une impulsion de déclenchement à la fois aux prétensionneurs de ceintures, aux générateurs de gaz des airbags et à l'allumeur électrique du pyrofuse.
Ce signal électrique d'allumage déclenche la pyrofuse en un temps record de . Ce processus ultra-rapide repose sur une action purement mécanique : la micro-charge pyrotechnique s'enflamme, générant une pression de gaz extrême qui projette un piston isolant à haute vitesse. Ce piston vient percuter et briser physiquement le jeu de barres en cuivre massif (busbar) qui traverse le module, garantissant une ouverture physique réelle du circuit d'alimentation principale de la batterie.
Ce dispositif de sécurité actif présente un rôle parfaitement complémentaire avec le classique monté en série. Alors que le fusible passif dépend uniquement de l'effet Joule pour fondre lentement lors d'une surintensité prolongée, le pyrofuse est piloté par l'intelligence du véhicule (l'ACU ou le BMS). Il peut ainsi isoler le pack haute tension instantanément, même si le courant mesuré n'atteint pas encore le seuil de fusion du fusible classique, protégeant les occupants et facilitant l'intervention immédiate des secours.

Générer un quiz d'évaluation sur la consignation et les urgences

Pour conclure notre parcours d'apprentissage sur la sécurité haute tension des véhicules électriques, nous allons évaluer vos compétences théoriques et pratiques sur les procédures de consignation, les vérifications d'absence de tension et la gestion des interventions d'urgence. Cette évaluation finale est conçue pour consolider vos réflexes de technicien ou de formateur face à des situations d'atelier concrètes.

Évaluation Sécurité HTQuiz

Ce questionnaire vous permettra de vérifier votre parfaite maîtrise des protocoles de sécurité avant d'intervenir sur des systèmes réels de 400V ou 800V. Une fois ce quiz complété, nous ferons le bilan de vos acquis. Par quelle question préférez-vous commencer pour lancer votre auto-évaluation ?

Continuer vers la synthèse finale

Nous voici arrivés au terme de cette session d'apprentissage dédiée à la sécurité haute tension. Grâce à votre rigueur et à votre implication, nous avons balayé l'ensemble des concepts théoriques et des gestes pratiques indispensables pour aborder sereinement les interventions sur véhicules électriques.

Faisons un point d'étape sur le parcours que vous venez de valider avec succès :

Your path
Au cours de cette formation, vous avez acquis des compétences solides sur les architectures en et le rôle crucial de l'isolement galvanique. Vous avez également maîtrisé le fonctionnement des composants de sécurité active comme le ainsi que les logiques de décharge active et passive de l'onduleur sous la barre réglementaire des 5 secondes.
Enfin, la manipulation des outils de consignation LOTO et l'application rigoureuse du protocole de avec des appareils CAT IV 1000V n'ont plus de secrets pour vous. Ces connaissances constituent le socle de votre habilitation pour encadrer ou réaliser des travaux sur des batteries de 400V ou 800V.

Toutes nos félicitations pour ce parcours sans faute. Vous possédez désormais toutes les clés techniques et méthodologiques pour garantir une sécurité absolue dans votre environnement professionnel.

peux tu générer un guide de formation complet sur ce sujet avec schémas électriques ?

Pour vous accompagner dans vos sessions de formation et vos interventions, je viens d'initier la création d'un guide pédagogique complet et ultra-visuel, enrichi de schémas conceptuels détaillés.

Manuel de Formation : Sécurité et Ingénierie Haute Tension EVDocument

Ce manuel technique rassemble toutes les briques théoriques et pratiques que nous avons étudiées. Il intègre des modélisations structurelles pour vous permettre d'illustrer visuellement l'interaction entre la basse tension de contrôle et la puissance haute tension.

peux tu générer le schéma électrique de la partie haute tension du véhicule avec ses sécurités

Pour concrétiser visuellement l'architecture de sécurité que nous avons étudiée tout au long de cette session, j'ai initié la création d'un schéma fonctionnel détaillé. Ce visuel met en lumière la manière dont les différents composants de coupure, de précharge et de surveillance s'articulent physiquement entre la batterie et le réseau haute tension.

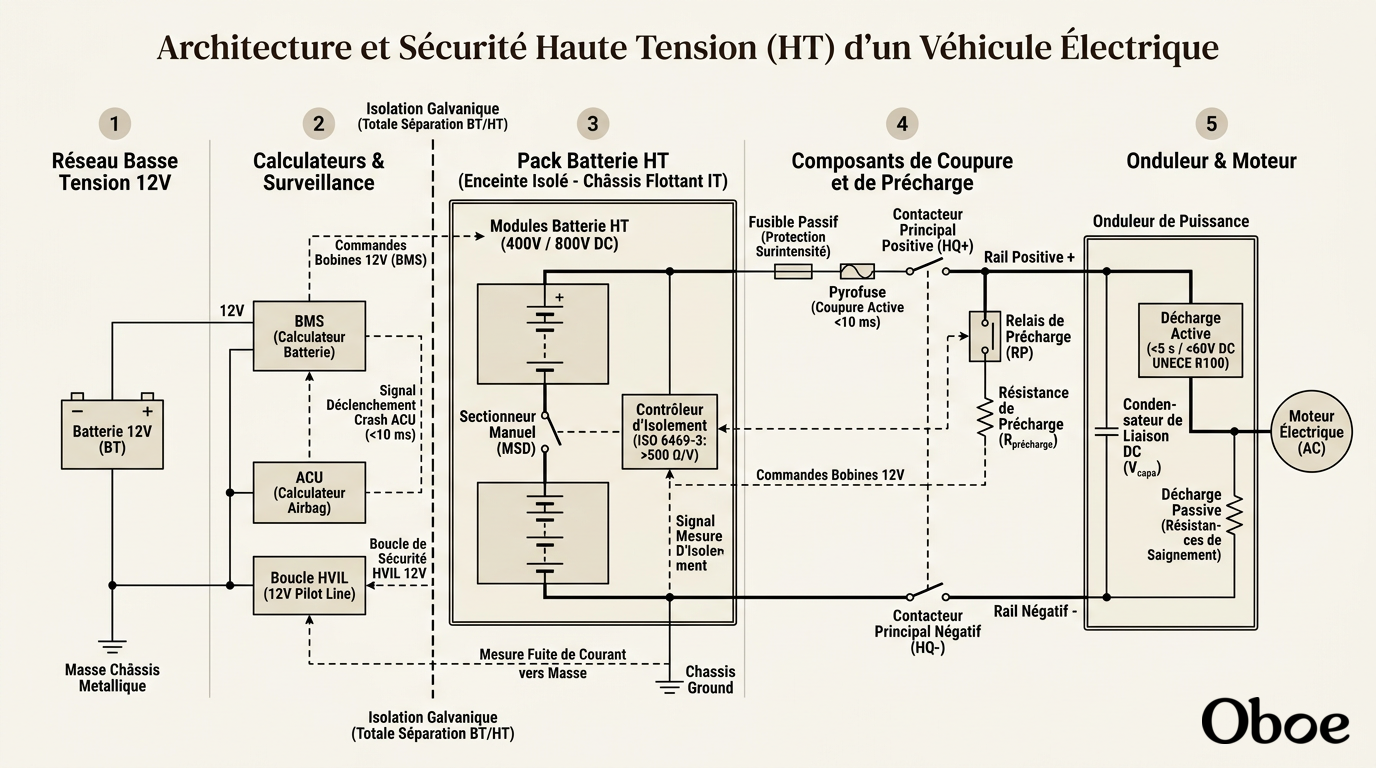

Architecture et Sécurité Haute Tension d'un Véhicule ÉlectriqueDiagram
Ce schéma illustre parfaitement le concept de où aucun conducteur actif n'est relié à la carrosserie métallique. Vous pouvez observer comment le et la boucle HVIL agissent comme des sentinelles continues, prêtes à ordonner l'ouverture des contacteurs principaux au moindre défaut physique ou électrique.

Explique le rôle exact de la résistance de précharge lors de la fermeture des contacteurs.

La joue un rôle indispensable de bouclier thermique et électrique lors de l'activation du système haute tension. En effet, sans ce dispositif, la mise sous tension de l'onduleur provoquerait des dommages physiques immédiats et irréversibles sur les composants de puissance.
Le problème fondamental réside dans la présence des condensateurs de l'onduleur. À l'état déchargé, ces condensateurs se comportent comme un court-circuit franc. Si l'on fermait directement les contacteurs principaux, un (inrush current) titanesque de plusieurs milliers d'ampères traverserait instantanément le circuit.
Ce pic de courant d'appel destructeur provoquerait un principaux. Les contacts métalliques internes des contacteurs HT se vaporiseraient partiellement sous l'effet de l'arc électrique, soudant littéralement les pastilles de contact entre elles. Cela empêcherait l'ouverture ultérieure du circuit par le calculateur en cas d'urgence, rendant le système de coupure totalement inopérant.
Pour éviter cela, le processus de démarrage s'effectue en deux temps : d'abord, le relais de précharge se ferme, forçant le courant à traverser la résistance de précharge pour charger lentement et en toute sécurité les condensateurs. Une fois que la tension des condensateurs atteint environ 95% de la tension batterie, la différence de potentiel devient presque nulle, permettant la fermeture du contacteur principal positif sans risque d'arc ou de surintensité.

Générer un schéma de la séquence temporelle de précharge

La mise sous tension d'un réseau haute tension de 400V ou 800V ne s'effectue jamais de manière brutale. Pour éviter la destruction des composants de puissance par un courant d'appel massif, le contrôleur de la batterie orchestre une séquence transitoire ultra-précise appelée . Cette chronologie rigoureuse permet de charger les condensateurs de l'onduleur de façon progressive avant d'autoriser le passage direct de la puissance.

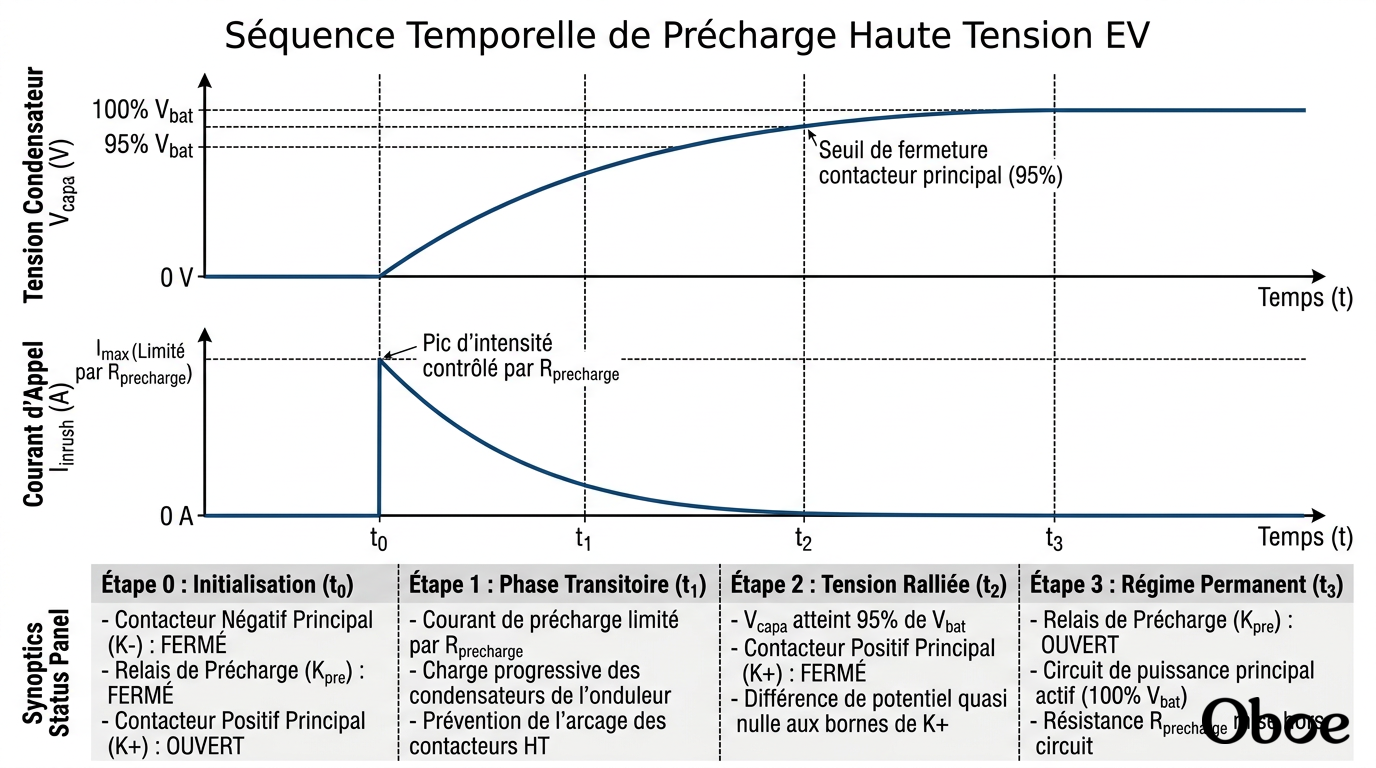

Séquence Temporelle de Précharge Haute Tension EVDiagram
J'ai initié la génération du diagramme de la séquence temporelle de précharge. Ce visuel détaille l'évolution de la tension des condensateurs VcapaV_{capa} et du courant d'appel IinrushI_{inrush} à travers les différentes étapes d'activation du système.

Pourquoi la précharge s'arrête-t-elle si la tension n'atteint pas 95% ?

La règle des 95% n'est pas une simple valeur indicative, mais un seuil de tolérance physique calculé pour valider l'intégrité globale du système de puissance. Si la tension aux bornes des condensateurs de l'onduleur (VcapaV_{capa}) ne parvient pas à atteindre ce niveau dans un intervalle de temps très court, le contrôleur de la batterie (BMS) interprète immédiatement cette anomalie comme une menace critique et interrompt la procédure.

Ce blocage de sécurité s'explique principalement par le risque de dans le circuit haute tension. Si un défaut majeur est présent sur la ligne, le courant continuera de s'échapper massivement, empêchant la tension de monter. De la même manière, une défaillance interne des condensateurs de l'onduleur ou un défaut d'isolation critique sur le réseau de puissance empêcherait de franchir ce cap de sécurité.

Pour éviter des conséquences catastrophiques, le BMS applique un protocole de surveillance thermique ultra-strict. Si le seuil des 95% n'est pas validé avant l'expiration d'un temps limite (timeout de précharge), le BMS ordonne immédiatement l'ouverture d'urgence du relais de précharge. Cette action ultra-rapide vise à empêcher la de la résistance de précharge, qui n'est pas dimensionnée pour supporter un passage prolongé de courant de forte puissance.

Dès que cette anomalie temporelle est détectée et que le relais est ouvert pour protéger le système, le BMS verrouille le démarrage du véhicule et génère un code défaut normalisé (DTC - Diagnostic Trouble Code). Le système passe alors en mode de sécurité passive permanent, interdisant toute nouvelle tentative de mise sous tension tant qu'un technicien qualifié n'a pas diagnostiqué et résolu le défaut d'isolement ou le composant défaillant.

Générer une étude de cas sur la recherche d'une panne de précharge

Pour structurer cette démarche de diagnostic en atelier, nous allons analyser une situation concrète : un véhicule électrique qui refuse de passer en mode "Ready" en raison d'un défaut de précharge. Ce cas pratique vous permettra de manipuler les concepts de validation électrique et de comprendre l'origine physique de cette panne.

Fiche de TD : Diagnostic de Panne de Précharge sur Véhicule ÉlectriqueWorksheet

Cette fiche d'évaluation pratique propose un cheminement logique pour localiser la défaillance, qu'il s'agisse d'une coupure interne de la ou d'un défaut d'isolement sur le réseau de puissance. Elle intègre également le barème de notation pour valider l'acquisition de vos compétences de diagnostic.

Comment mesure-t-on la résistance d'isolement sur le réseau HT sans endommager l'onduleur ?

La mesure de la résistance d'isolement est une opération cruciale qui consiste à vérifier l'absence de tout chemin conducteur involontaire entre le réseau haute tension et le du véhicule. Pour réaliser cette mesure sans détruire l'onduleur ou d'autres composants d'électronique de puissance extrêmement sensibles, le technicien doit impérativement respecter une méthodologie de préparation stricte et utiliser les bons protocoles d'isolement.
Avant de connecter un équipement de mesure externe, la première précaution absolue est de réaliser une complète, suivie d'une Vérification d'Absence de Tension (VAT) rigoureuse à l'aide d'un testeur CAT IV 1000V. Une fois l'absence de tension validée, il est indispensable de déconnecter physiquement tous les calculateurs basse tension et de séparer les cartes électroniques sensibles de la ligne de puissance. Cette étape prévient la détérioration des microprocesseurs et des barrières de communication basse tension lors de l'application de la tension d'essai par l'appareil de mesure.
Pour mesurer l'isolement global, on utilise un mégohmmètre qui injecte une tension d'essai en courant continu (typiquement 500V ou 1000V DC) entre le pôle actif déconnecté (positif puis négatif) et la masse du véhicule. Afin de protéger l'onduleur de toute surtension destructrice, la tension d'essai injectée ne doit jamais dépasser la tension de service nominale du véhicule. Selon la norme , le seuil de conformité minimal pour un réseau de puissance en courant continu est fixé à un niveau très précis : 500 Ω/V500\ \Omega/V.
Si la valeur mesurée est supérieure à ce seuil (par exemple, au moins 200 000 ohms pour un système fonctionnant sous 400V), l'isolation galvanique est validée. En cas de réparation réussie, une fois les valeurs cibles obtenues et tous les composants remontés, le technicien peut procéder à l'effacement des codes défauts (DTC) à l'aide de l'outil de diagnostic, ce qui autorisera à nouveau le calculateur de batterie (BMS) à fermer ses contacteurs principaux.

Peux-tu générer un court simple avec schéma électrique qui regroupe toutes ces notions

Voici un cours synthétique qui regroupe l'intégralité des concepts fondamentaux de la sécurité haute tension étudiés au cours de notre session.

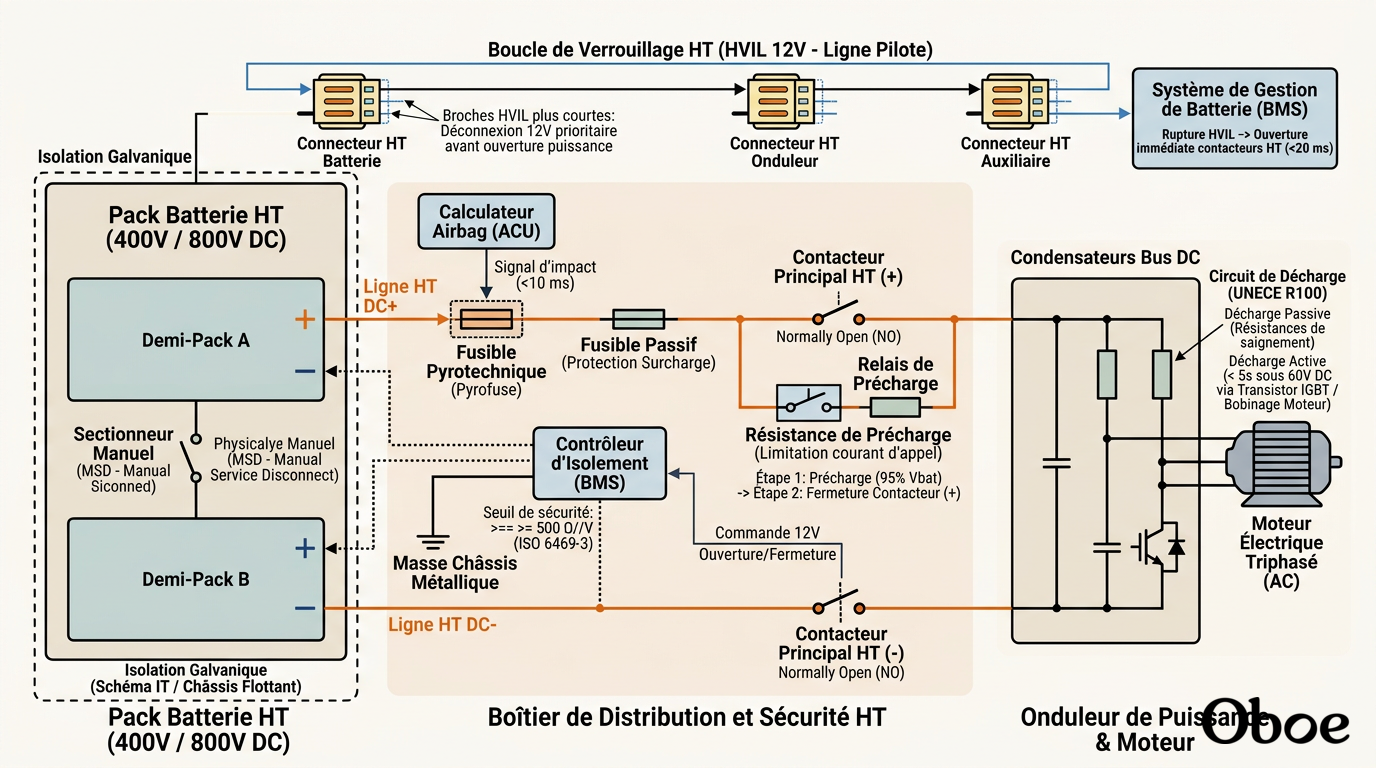

Architecture et Sécurité Haute Tension d'un Véhicule ÉlectriqueDiagram

J'ai initié la génération du schéma électrique global. Ce document de synthèse vous servira de support visuel pour vos futures formations en détaillant l'architecture complète d'un système de puissance de 400V ou 800V.

Synthèse de Cours : Architecture et Sécurité Haute Tension EV

Le réseau électrique de traction d'un véhicule électrique repose sur une architecture en (schéma de liaison à la terre de type IT). Contrairement au réseau de bord basse tension 12V qui utilise la carrosserie métallique comme retour de courant, aucun pôle actif du réseau haute tension n'est relié à la masse. Cette isolation galvanique totale évite tout choc électrique en cas de contact unique avec un élément sous tension.
Afin de surveiller en permanence l'état de cette isolation, le calculateur de batterie (BMS) intègre un actif. Ce dispositif injecte un signal de test de faible intensité pour quantifier la résistance globale entre les lignes actives et le châssis. Conformément à la norme internationale , le seuil d'isolation minimal exigé est de 500 Ω/V500\ \Omega/V en courant continu pour garantir la protection des personnes.
Pour l'interruption rapide du courant, l'architecture intègre des contacteurs principaux complétés par des fusibles passifs et un actif. Ce dernier est un organe de coupure pyrotechnique piloté par le calculateur d'airbag (ACU) en cas de collision majeure, ouvrant le circuit de puissance en moins de 10 ms10\ ms. En parallèle, la boucle (High Voltage Interlock Loop) surveille en continu la connexion physique de tous les connecteurs HT du véhicule en faisant circuler une ligne pilote basse tension de 12V. Si un connecteur est débranché, la boucle s'ouvre, ordonnant l'ouverture préventive immédiate des contacteurs de puissance.
Enfin, lors de la fermeture des contacteurs, le circuit utilise une résistance de précharge montée en série avec un relais dédié. Cette déviation temporaire limite le courant d'appel initial requis pour charger les condensateurs de l'onduleur jusqu'à 95% de la tension batterie avant d'autoriser la fermeture du contacteur principal de puissance. Ce protocole protège les contacteurs d'un arcage destructeur. Avant toute intervention technique, le technicien doit réaliser une procédure de consignation rigoureuse (LOTO) comprenant le retrait du connecteur de service MSD et une Vérification d'Absence de Tension (VAT) à l'aide d'un appareil CAT IV 1000V.

Peux tu ajouter la batterie 12v au schéma

Pour intégrer parfaitement la batterie auxiliaire de 12V et ses interactions de contrôle avec la puissance, j'ai initié la mise à jour de notre modélisation globale.

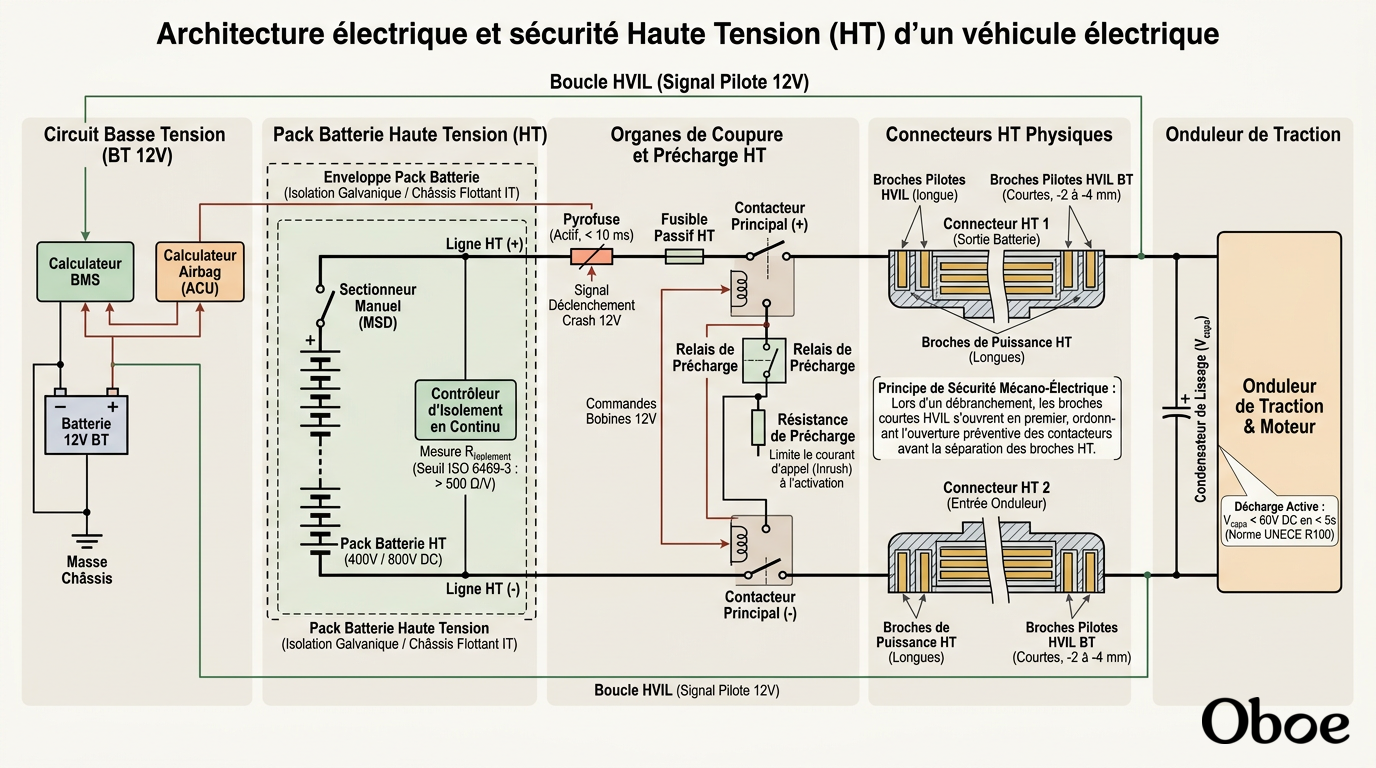

Architecture et Sécurité Haute Tension (HT) d'un Véhicule ÉlectriqueDiagram
La mise à jour du diagramme illustre désormais de quelle manière le réseau basse tension (12V) pilote la haute tension en toute sécurité. Ce couplage repose sur une frontière étanche appelée , qui garantit que la masse métallique du châssis ne soit jamais contaminée par la puissance.
La batterie auxiliaire de 12V est le véritable cœur opérationnel de la sécurité du véhicule électrique. Sans cette source de tension stable, aucun composant de coupure de puissance ne peut s'activer. Les bobines électromagnétiques des contacteurs principaux et du relais de précharge sont alimentées exclusivement en 12V par le calculateur de batterie (BMS), lui-même alimenté par cette batterie d'accessoires. Ainsi, en l'absence de tension 12V, les contacteurs s'ouvrent immédiatement par rappel de ressort, basculant le pack HT dans un état de .
Cette alimentation 12V supporte également la boucle (ligne pilote) et l'unité de commande d'airbag (ACU). En faisant circuler ce faible courant à travers tous les connecteurs HT, le BMS peut détecter instantanément une ouverture de ligne et couper l'alimentation des bobines des contacteurs principaux avant qu'un arc électrique ne se forme. L'isolation galvanique s'applique donc à chaque interface de contrôle, préservant le principe du pour la partie traction tout en maintenant le réseau d'habitacle et de diagnostic relié à la carrosserie.

même chose en ajoutant les connecteurs et le hiv

Pour intégrer précisément l'architecture physique des connecteurs et le fonctionnement dynamique du circuit d'interverrouillage, j'ai initié la mise à jour de notre modélisation globale.

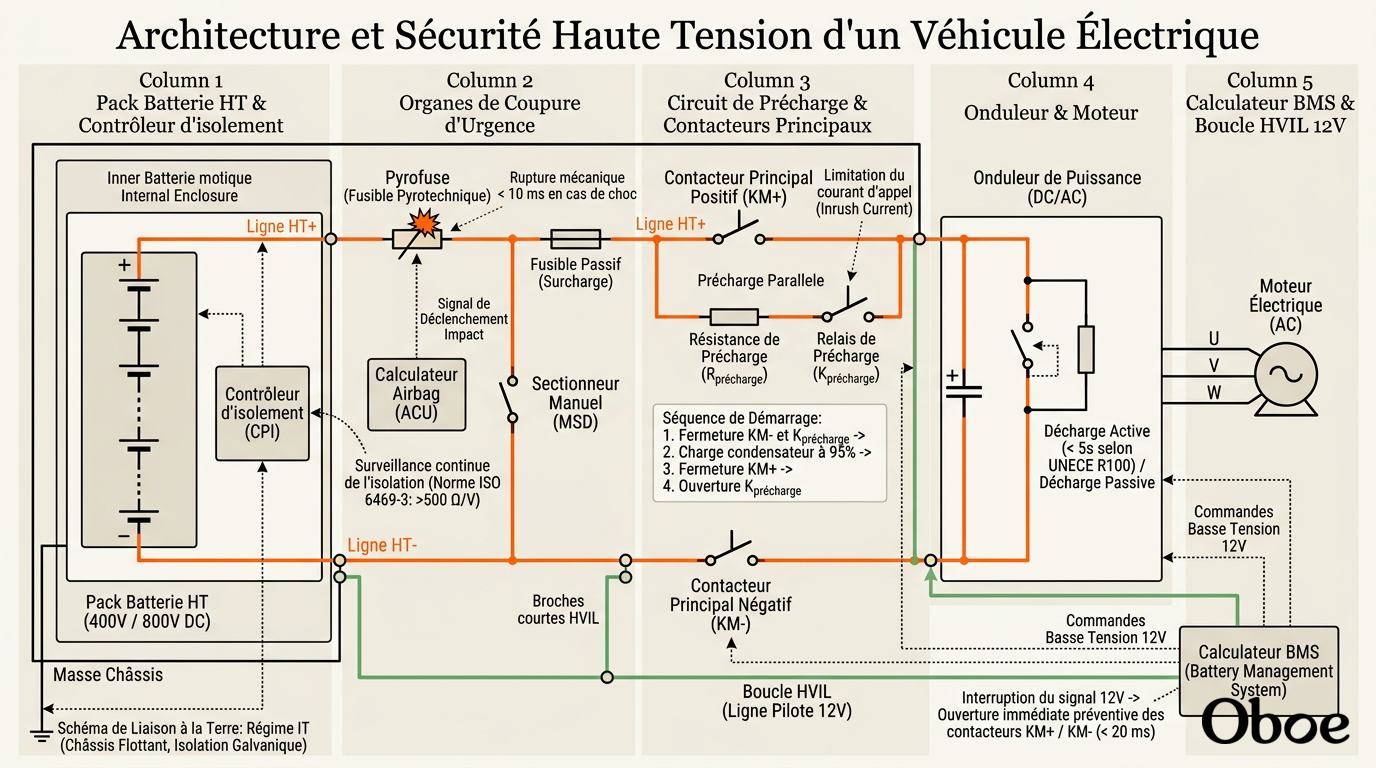

Architecture électrique et sécurité Haute Tension (HT) d'un véhicule électriqueDiagram

J'ai initié la génération de la modélisation mise à jour. Ce schéma fonctionnel complet intègre désormais la géométrie des connecteurs et la topologie de la boucle pilote.

L'Asymétrie Temporelle et la Surveillance Dynamique de la Boucle HVIL

La sécurité active lors de la déconnexion d'un câble haute tension repose sur une au niveau des connecteurs. Chaque prise haute tension orange abrite deux types de broches : des broches de puissance longues pour le courant de traction, et des broches pilotes très courtes pour la ligne basse tension de 12V de la boucle HVIL. Lors d'un débranchement physique, les broches courtes de la boucle pilote se séparent en premier, interrompant le signal de 12V alors que les contacts de puissance haute tension sont encore physiquement engagés.
Cette rupture anticipée de la boucle pilote est instantanément détectée par le calculateur de gestion de la batterie (BMS) comme un . Le BMS réagit immédiatement en coupant l'alimentation basse tension des bobines des contacteurs principaux. Les contacteurs s'ouvrent alors sous l'action de leurs ressorts de rappel en une fraction de seconde, désexcitant le réseau HT avant que l'opérateur ne puisse accéder directement aux surfaces de contact des conducteurs de puissance, éliminant ainsi tout risque d'arc de déconnexion dévastateur.
Le circuit HVIL est conçu comme une boucle fermée câblée en série. Elle transite successivement par chaque connecteur haute tension majeur du véhicule (compresseur de climatisation, réchauffeur de cabine, onduleur de traction, chargeur embarqué, batterie). Si un seul de ces accessoires est mal verrouillé ou en cours de maintenance, le signal de surveillance ne peut pas retourner au BMS, ce qui bloque le démarrage du véhicule et l'empêche d'entrer en mode "Ready" pour éviter tout incident électrique.

il n'y a pas de connecteur coté pack batterie haute tension ?

C'est une excellente question qui touche au cœur même de la conception physique d'un pack batterie. Contrairement aux autres composants du véhicule, l'enveloppe extérieure du pack batterie haute tension ne possède aucun connecteur de puissance traditionnel directement exposé pour relier ses modules internes.

La totalité des liaisons série entre les différents modules de cellules est confinée et scellée hermétiquement à l'intérieur du pack métallique. Pour assurer l'interface avec le reste du véhicule, les ingénieurs intègrent un boîtier de distribution d'énergie étanche appelé (Battery Disconnect Unit) ou PRA (Power Relay Assembly). C'est ce boîtier interne qui regroupe les contacteurs et les fusibles, et sert de point de sortie unique vers le réseau extérieur.

Pour pouvoir ouvrir physiquement ce circuit fermé et isoler les modules entre eux lors d'une intervention, les constructeurs insèrent un connecteur de sécurité externe amovible : le (Manual Service Disconnect). Ce composant agit comme un interrupteur mécanique haute tension stratégiquement placé au milieu de la chaîne des modules de la batterie.
Le retrait du MSD est la première étape obligatoire de toute procédure de consignation. Ce dispositif intègre lui aussi une boucle de sécurité basse tension HVIL. Ainsi, dès que l'opérateur commence à déverrouiller le levier du MSD, la boucle HVIL s'ouvre en premier, forçant le BMS à ouvrir les contacteurs principaux avant même que la liaison de puissance du MSD ne soit mécaniquement rompue. Cela garantit qu'aucun arc électrique ne puisse se former au niveau des bornes du MSD.
Pour valider votre parfaite maîtrise de ces notions de sécurité et de consignation en atelier avant de clore notre session, je vous propose un petit exercice pratique de validation. Quelle est la toute première mesure de tension à réaliser lors de l'étape de Vérification d'Absence de Tension (VAT), juste après avoir ouvert le MSD et attendu le temps de décharge passive des condensateurs ?

Quelle est la première mesure à effectuer lors de la VAT sur les points de test haute tension du véhicule ?

Peux-tu mettre tous les conencteurs des harnais sur ce schéma

C'est absolument correct. La toute première étape d'une Vérification d'Absence de Tension (VAT) rigoureuse consiste à vérifier la tension directement entre le pôle positif HT+ et le pôle négatif HT- sur les points de test officiels pour s'assurer qu'aucun potentiel résiduel dangereux ne subsiste dans le système après la phase de décharge passive.
Pour clore notre parcours sur l'architecture et la sécurité, nous devons maintenant modéliser l'implantation physique de ce réseau. Contrairement à un schéma électrique théorique, le câblage d'un véhicule électrique réel s'organise en plusieurs faisceaux de câbles orange appelés . Chacun de ces harnais est raccordé aux différents auxiliaires de puissance par des connecteurs spécifiques, qui possèdent tous leur propre interface avec la boucle de sécurité basse tension.

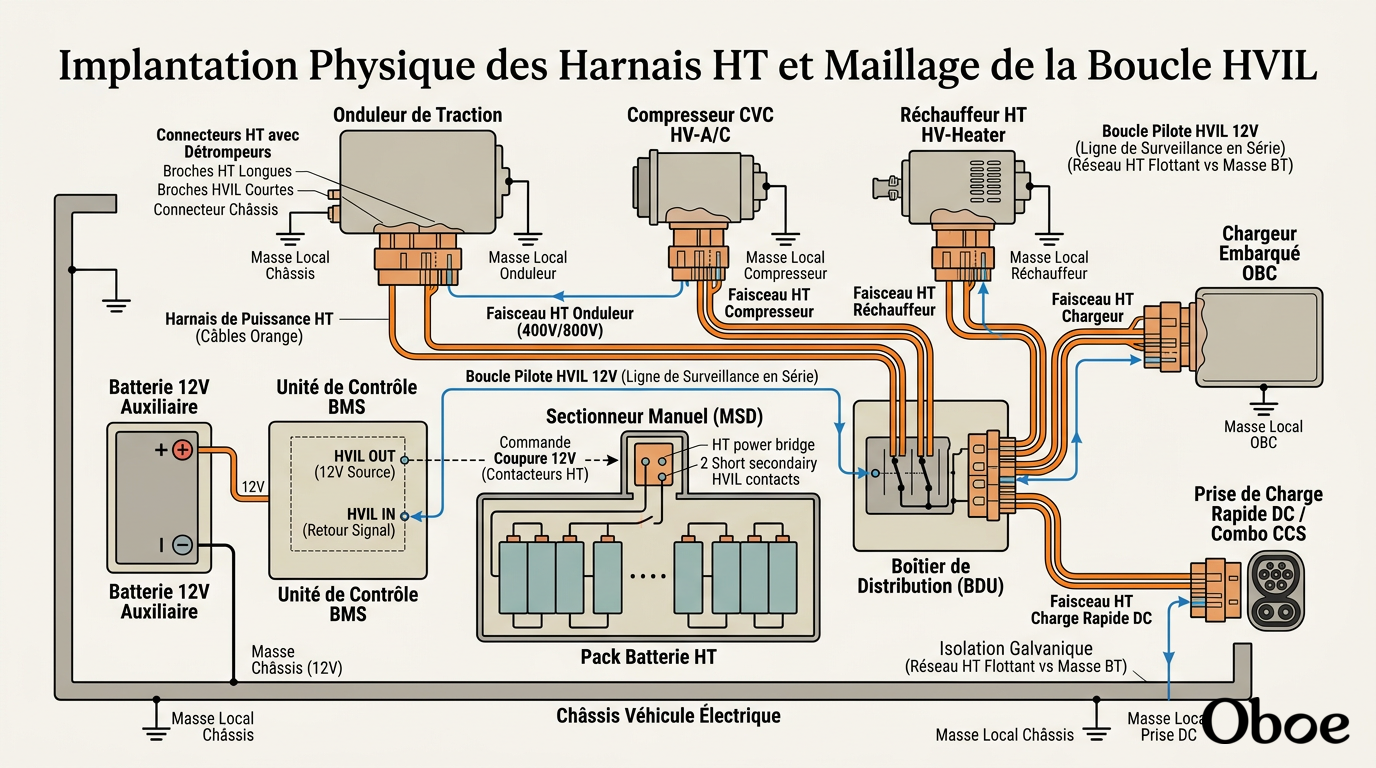

Implantation Physique des Harnais HT et Maillage de la Boucle HVILDiagram
J'ai initié la génération du diagramme d'implantation physique des harnais haute tension. Ce schéma montre de quelle manière la boucle de surveillance est acheminée en série à travers chaque connecteur de puissance du véhicule, créant un maillage de protection ininterrompu.

Le Maillage Physique et l'Interconnexion des Faisceaux HT

Dans une architecture réelle de véhicule électrique, la boucle HVIL ne se contente pas de surveiller la batterie ; elle réalise un véritable qui englobe l'ensemble des accessoires connectés au réseau haute tension. Le signal pilote basse tension de 12V part du BMS et traverse successivement les connecteurs de l'onduleur, du compresseur de climatisation, du réchauffeur de cabine, du chargeur embarqué (OBC) et de la prise de charge rapide DC. Chaque connecteur intègre un pont de continuité qui ferme localement la boucle pilote uniquement lorsque la prise de puissance est verrouillée à fond.
Pour parfaire le diagnostic en atelier lors d'une coupure de la boucle HVIL, le technicien doit utiliser un schéma d'implantation physique pour localiser le connecteur défaillant. Une mesure de résistance ou de tension étape par étape le long du faisceau basse tension permet de cibler rapidement la prise mal enclenchée ou le contact endommagé, évitant ainsi le remplacement inutile de composants de puissance coûteux. Une fois le connecteur réenclenché, la continuité est rétablie, ce qui permet d'effacer le code défaut et d'autoriser à nouveau la séquence de précharge pour passer en mode "Ready".
